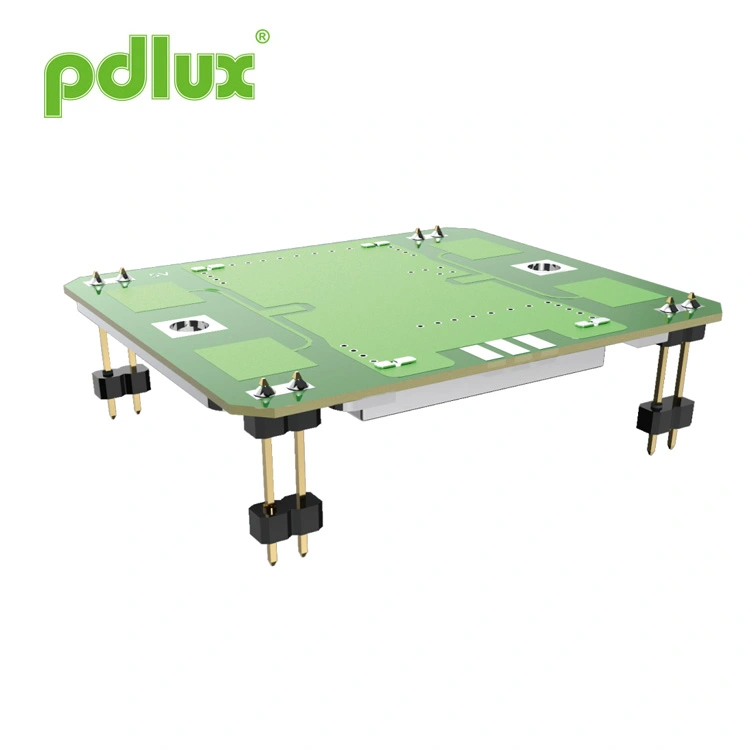

10,587 ГГц қауіпсіздік микротолқынды радар сенсорының модулі
Pdlux 10,587 ГГц қауіпсіздік микротолқынды радар сенсорының арнайы жеткізушісі болып табылады, X диапазонында жұмыс істейді (10,525-10,687 ГГц, жиілікті әр аймаққа теңшеуге болады). Патч антеннасы, DRO, төмен ток ағызу және ықшам өлшемдері бар ол икемді орнату үшін кең бұрышты (H-жазықтық) және тар бұрышты (E-жазықтық) анықтауды қамтамасыз етеді. Қуатты тұтынуды PWM режимі арқылы одан әрі азайтуға болады. RoHS сәйкес келеді, ол қауіпсіздік жүйелеріне, автоматты есіктерге, қозғалысты жарықтандыруға, IoT және жылдамдық сенсорларына жарамды.
Үлгі:PD-V9H
Сұрау жіберу
PD-V9H
- Жиілік параметрі: 10,587 ГГц ±10 М
- Соның ішінде патч антеннасы
- DRO: диэлектрлік резонатор осцилатосы
- Төмен тұрақты ток ағызу
- Шағын өлшем
- RoHS сәйкестігі
| Элемент | Техникалық сипаттамалар | |
| Жиілік параметрі | 10,587 ГГц ±10 М | |
| Шарт | Ta = +25 C，Vin = +5 VDC | |
| Жұмыс кернеуі | +5,0 ± 0,5 VDC | |
| Жұмыс тогы | <32 мА тип. | |
| Шығу қуаты | 20 мВт (13 дБм) E.I.R.P. тип. | |
| Жиілік тұрақтылығы | ±5 МГц макс. (Та: -30 - +55 C) | |
| Қайтару жоғалту сезімталдығы | -90 дБс тип. | |
| Екінші гармоникалық эмиссия | -40 дБм диапазон | |

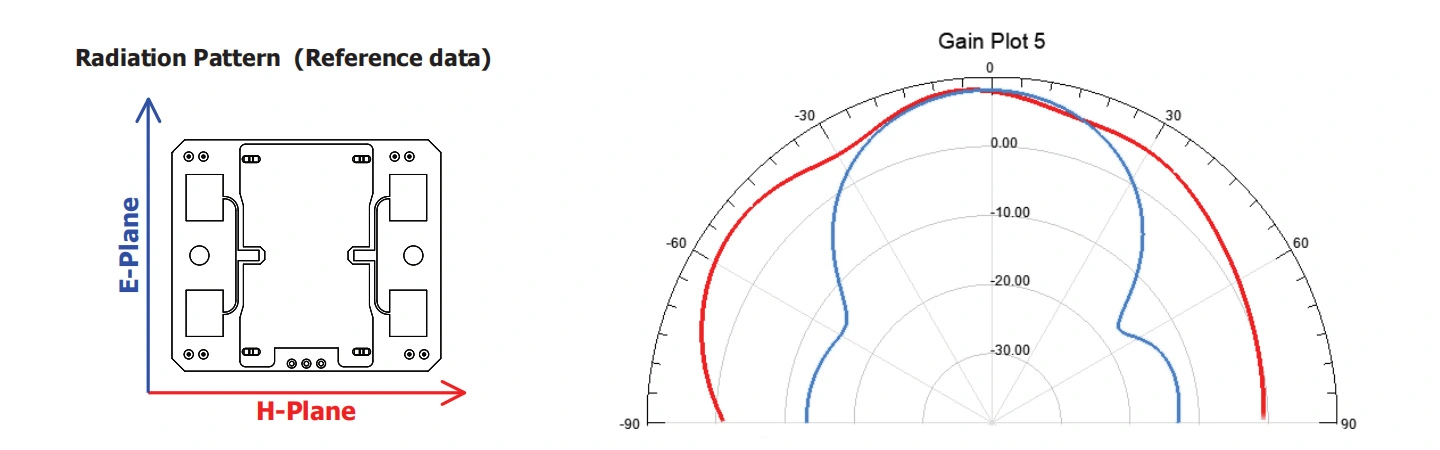

| Антенна сәулесінің ені (-3 дБ) | Электрондық ұшақ | 36 градус номи. (Оретикалық толық бұрыш 72 градус) |
| H-ұшағы | 72 градус номи. (Оретикалық толық бұрыш 144 градус) | |
| RF интерфейсі | Патч антеннасы | |
| Температура диапазоны | -30 - +55 C (стандартты пайдалану ауқымы), -40 - +80 C (ең жоғары пайдалану ауқымы) | |
| Сәйкестік туралы ереже | -30 ETS 300 440 | |
PD-V9 сериялы жарықтық сенсоры X диапазонында жұмыс істейді. Жұмыс жиілігі 10,525 ГГц-ке дейінгі жиілік диапазонында
10,687 ГГц. Пайдаланушылар ол орналасқан елдің жиілік ережелеріне сәйкес теңшеу негізінде сатып алулар жасауы керек
орналасқан. Мысалы, 10,525 ГГц, 10,587 ГГц, 10,687 ГГц. PD-V9 сериялы сенсорлар қауіпсіздік пен бақылауда кеңінен қолданылады
қолданбалы өнімдер, автоматты есік сенсорлары, мобильді датчиктер, IoT сенсорлары, жылдамдық сенсорлары және әртүрлі мобильді сенсорлар
өнімдер.
Сенсорда H-Plane үлкен бұрышты анықтау және Eplan шағын бұрышты анықтау мүмкіндігі бар. Пайдаланушылар сенсорды әртүрлі бұрыштармен бекіте алады
пайдалану кезінде қажет. пайдаланушылар сенсордың жұмыс тогы мүмкіндігінше аз болғанын қалайтын сияқты, қуат беру режимін орнатуға болады
сенсорды PWM (жұмыс циклі) режиміне ауыстырыңыз, бұл жұмыс тогын тиімді төмендете алады.
Пайдаланушылар бастапқы сенсорды пайдалану немесе тікелей ауыстыру кезінде келесі мәселелерге тап болған кезде.
1. Бірінші қолдану:
PD-V9 сериялы сенсорды бірінші рет пайдаланған кезде және жоғары сезімталдыққа немесе жеткіліксіз сезімталдыққа тап болсаңыз,
алдымен күшейту тізбегінің күшейту параметрінің күйін тексеріңіз. Және сигналдарды өңдеу үшін MCU пайдаланатын есептеу әдісі
орынды. Жалпы айтқанда, оның шешімін табу оңай.
2. Бұрын пайдаланылған сенсорларды тікелей ауыстыру кезінде туындауы мүмкін мәселелер:
Бұрын пайдаланылған сенсорларды тікелей ауыстырған кезде жоғары сезімталдық пен төмен сезімталдық мәселелері де болуы мүмкін.
оңай шешіледі. Күшейту тізбегін көбейту немесе күшейту тізбегінің күшейтуін азайту жеткілікті. Қажет емес
MCU сигналды өңдеу алгоритмін қарастырыңыз.
Жаңадан бастағандарға пайдалану кезінде қажет болуы мүмкін көмек:
PD-V9 сериялы сенсорларды пайдалану кезінде қиындықтар туындаса және көмек қажет болса. Сіз бізге электрондық пошта арқылы хабарласа аласыз. Жалпы айтқанда, жауаптар алуға болады.
Өнімді таныстыру:
Өнімді енгізу қажет болған кезде PDLUX арқылы кез келген уақытта өзгертілуі және жетілдірілуі мүмкін. Барлығына дер кезінде хабарлануы міндетті емес.
