24 ГГц доплерлік радар жылдамдығы сенсоры

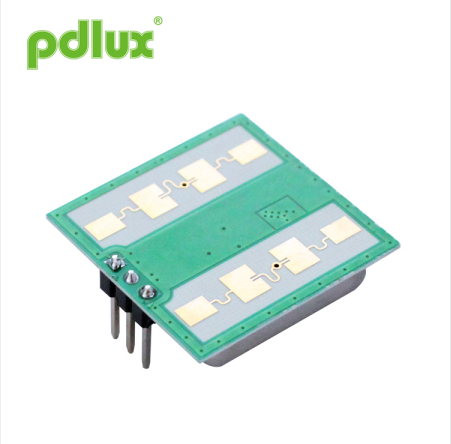

24 ГГц доплерлік радар жылдамдығы сенсоры K-диапазондағы доплер қабылдағыш модулі болып табылады. Бұл біздің жеке дизайндағы жалпақ антенна, жақсы сәйкес келетін жіберулер мен қабылдаулары бар орналасуды әзірлейді.
Үлгі:PD-V11H
Сұрау жіберу
24 ГГц доплерлік радар жылдамдығы сенсоры
Қолдану
|
24 ГГц доплерлік радар жылдамдығы сенсоры K-диапазондағы доплер қабылдағыш модулі болып табылады. Бұл біздің жеке дизайндағы жалпақ антенна, жақсы сәйкес келетін жіберулер мен қабылдаулары бар орналасуды әзірлейді.
Ішкі орналасуды мағыналы ету үшін қайта есептеп, қайта реттедік. Сенсордың негізгі жиілігін тұрақтырақ етіңіз. Бұл қоршаған орта температурасының кеңірек диапазонына біздің a дизайн патенттері.
V11-H төмен шуға, жоғары ажыратымдылыққа және жоғары сезімталдыққа ие. Кірістірілген антистатикалық функция. Дәстүрлі ұқсас өнімдермен салыстырғанда өнімділік тұрақты және сенімді.
V11-M және V11-L - пайдаланушының қажеттіліктеріне қарай теңшеуге болатын әртүрлі сезімталдықтар.
Сенсорлық модульдердің бұл сериясы автоматты жарықтандыру үшін өте қолайлы. Қауіпсіздік доменінің әрекетін бұзуды анықтау сенсоры. EN 300440-V2.1.1, EN 62479:2010 RED директивасына сәйкес - 2014/53/EU FCC 15.249 бөліміне сәйкес EN 62321 сәйкес, ROHS директивасы - 2011/65/EU REACH директивасына сәйкес - 1907/2006/EC |
Параметр |
Ескертпелер |
Мин |
Түр |
Макс |
Бірліктер |
Қоректендіру кернеуі |
Vcc |
3.0 |
5.0 |
5.25 |
V |
Ағымдағы тұтыну |
Icc |
20 |
35 |
38 |
мА |
Жұмыс режимі |
PW арқылы жұмыс істейді, ол 3-15мА жұмыс тогын басқара алады |
||||
Импульстің қайталану жиілігі |
1-10 |
КГц |
|||
Жұмыс температурасы |
Жоғарғы |
-30~+85+100(Макс.) |
℃ |
||
Сақтау температурасы |
Tstg |
-10 |
+60 |
℃ |
|
Тұрақты уақыт |
|
<5 |
μсек |
||
Жиілік параметрі |
f |
24.000 |
24.125 |
24.250 |
ГГц |
Сәулеленген қуат (EIRP) |
Пут |
<2,0 |
<2.5 |
<3,0 |
мВт |
Импульстік ені |
>3μсек |
||||
Сақтау ортасының ылғалдылығы |
45%~65% |
RH |
Ескертпе 1: Сәулеленген шығарындылар FCC ережелеріне сай жасалған.
Ескертпе 2:Қабылданған сигнал күші (RSS) 70дБ жалпы 1 жол жолының жоғалуында өлшенеді.
Ескертпе 3: Шу кернеулері 10Гц-тен 100Гц-ке дейінгі шығыс портында, анехоикалық камераның ішінде өлшенеді.
Ескертпе 4: Импульстік жұмыс
