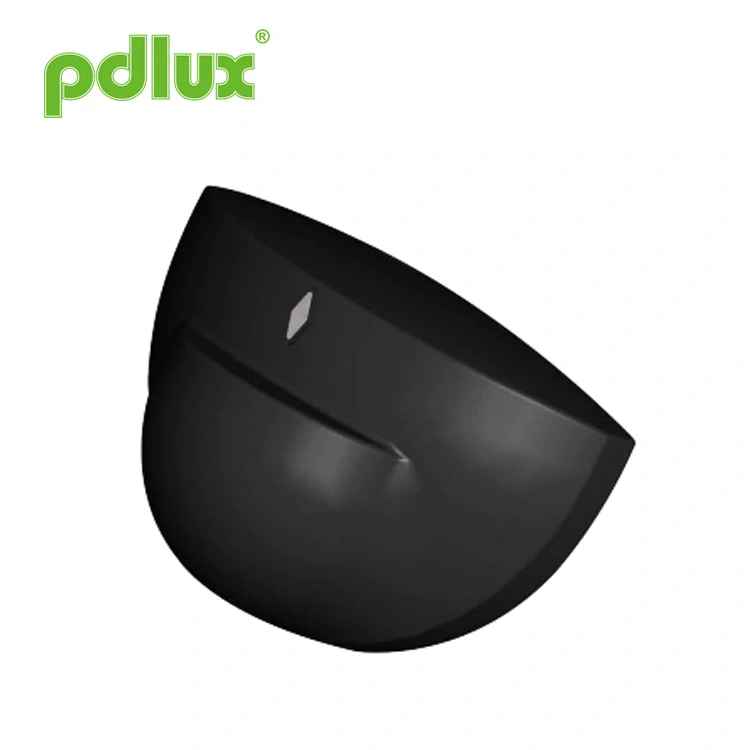

24 ГГц жоғары сезімталдықты автоматты есік сенсоры
Pdlux - 24 ГГц жоғары сезімталдықты автоматты есік сенсорының Қытай жеткізушісі; ол қашықтықты дәл өлшеу және сенімді кедергілерді қабылдамау үшін FFT негізіндегі арифметикалық бағдарламаны пайдаланады. Төмен қуат тұтынуы және минималды температура сезімталдығы бар шағын Omron релесі бар, ол кәдімгі фотоэлектрлік сенсорларға қарағанда жоғары сенімділікті ұсынады. Автоматты есік контроллері мен дабыл жүйесінің адам детекторлары үшін қолайлы, сенсорлық функция теңшеу мүмкіндігіне ие және кіру және қауіпсіздік қолданбаларының кең ауқымы үшін тамаша шешім ұсынады.
Үлгі:PD-DS1015
Сұрау жіберу
| Қаптама тізімі | Φ6 Пластикалық кеңейту
|
3x30 бұранда
|
Нұсқау | Кабель 1X
|
| Саны | 2X | 2X | 1X |
Сенсор FFT арифметикалық бағдарламасымен жасалған және қашықтықты анықтауда жоғары дәлдікке және кедергіге қарсы қабілетіне ие.
Өлшемі өте аз және қуатты аз тұтынуы бар түпнұсқа Omron релесін пайдалану. Оның ішкі кедергісі аз
температураға сезімтал емес ету үшін. Сенімділік қарапайым фотоэлектрлік шығыстарға қарағанда әлдеқайда жоғары. Ол үшін қолайлы
Авто-есік контроллерінің әртүрлі түрлері дабыл жүйелері үшін адам детекторы ретінде де қолданылуы мүмкін.. Сонымен қатар, сезу функциясы мүмкін
теңшеу. Мұндай өнімдер кезінде сенсордың ең жақсы құны бар.
| Қуат көзі | Айнымалы ток: 10-24 В Тұрақты ток: 12-35 В |
|
| Күту режиміндегі ток | <15мА | |
| Жұмыс тогы | 25мА Әдеттегі мән | |
| Шығару сыйымдылығы | 35В , 0,5А макс | |
| Шығару ұзақтығы | 500 мс | |
| ЖЖ жүйесі | 24,125 ГГц CW радары，ISM диапазоны | |

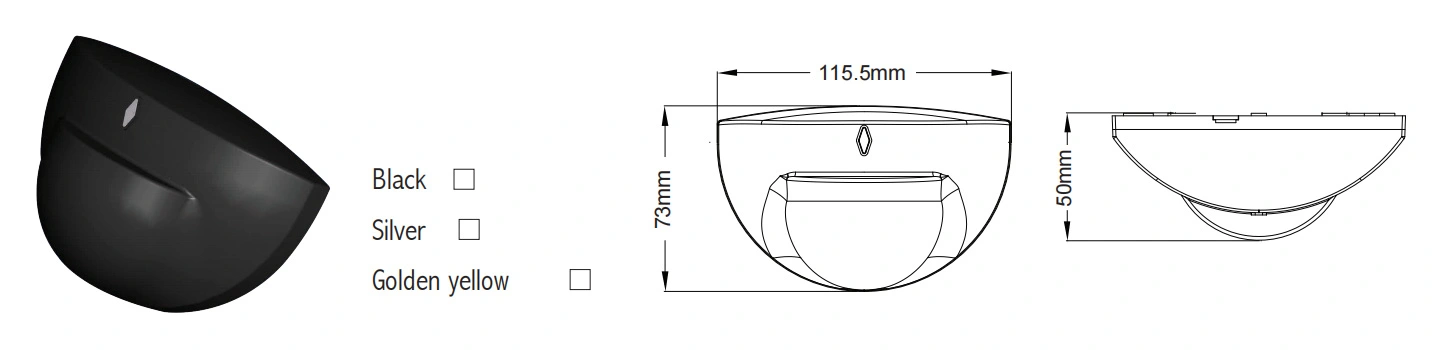

| Қақпақтың түсі | Қара/Күміс/Алтын сары | |
| Орнату орны | Қабырғаға орнату | |
| Орнату биіктігі | 2,0 м-ден 3,5 м-ге дейін | |
| Анықтау бұрышы | 90° (қабырғаға орнату) оны жасауға болады тұтынушылардың сұранысына сәйкес | |
| Анықтау диапазоны | 1м (максималды сезімталдық, жерге перпендикуляр зонд) 7 м (максималды сезімталдық, зонд алға) |
|
| Жұмыс температурасы | -20°C~50°C | |
| Жұмыс ылғалдылығы | <93% RH | |
1. Сенімділігі жоғары 24,125 ГГц K диапазонындағы микротолқынды радар сенсорының модулін қабылдаңыз.
2. Әртүрлі ортада жұмыс істеу (Ыстық, ылғалды, шулы және желді. Басқа қозғалатын заттардың араласуынсыз, қозғалатын көлік немесе жануарлар сияқты сорыңыз)
3. Әр түрлі сезгіш есіктер үшін кеңінен қолданылатын шағын және практикалық дизайн.
4. Денсаулыққа зиянсыз Дүниежүзілік денсаулық сақтау ұйымының алдыңғы қатарлы зондтау технологиясын қабылдаңыз.

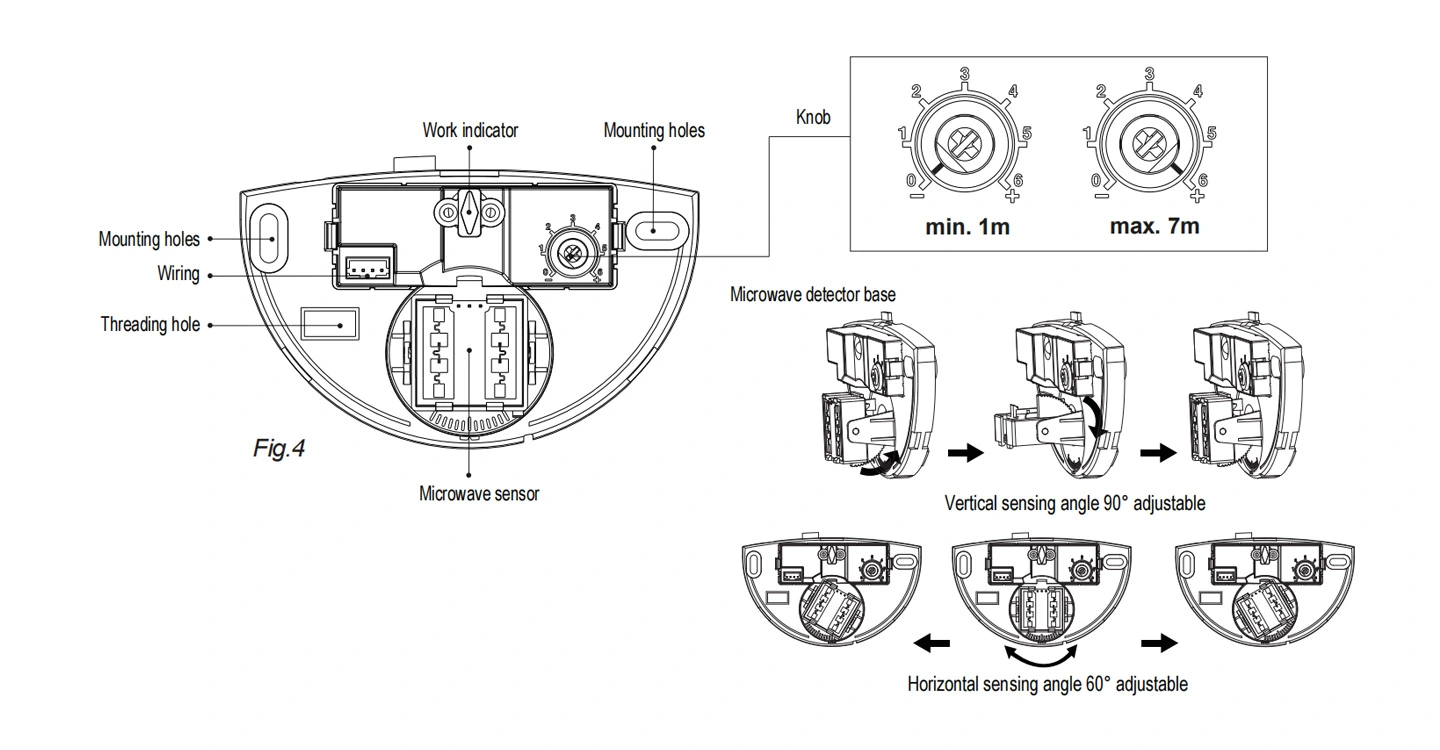

5. Сезімдеу қашықтығы мен бұрышын әртүрлі көріністердің талаптарын қанағаттандыру үшін реттеуге болады.

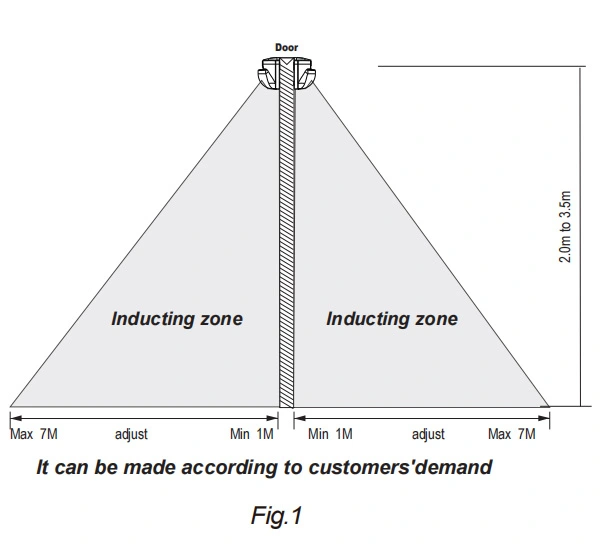

Толығымен сағат тіліне қарсы бұрылу үшін ең аз қашықтық (шамамен 1 м), толық сағат тілі бағытымен максималды (шамамен 7 м) болады. Адамның бойы болса,
фигура және қозғалыс жылдамдығы өзгерсе, анықтау да өзгереді, яғни жоғары жылдамдық анықтау қашықтығын қысқартады.

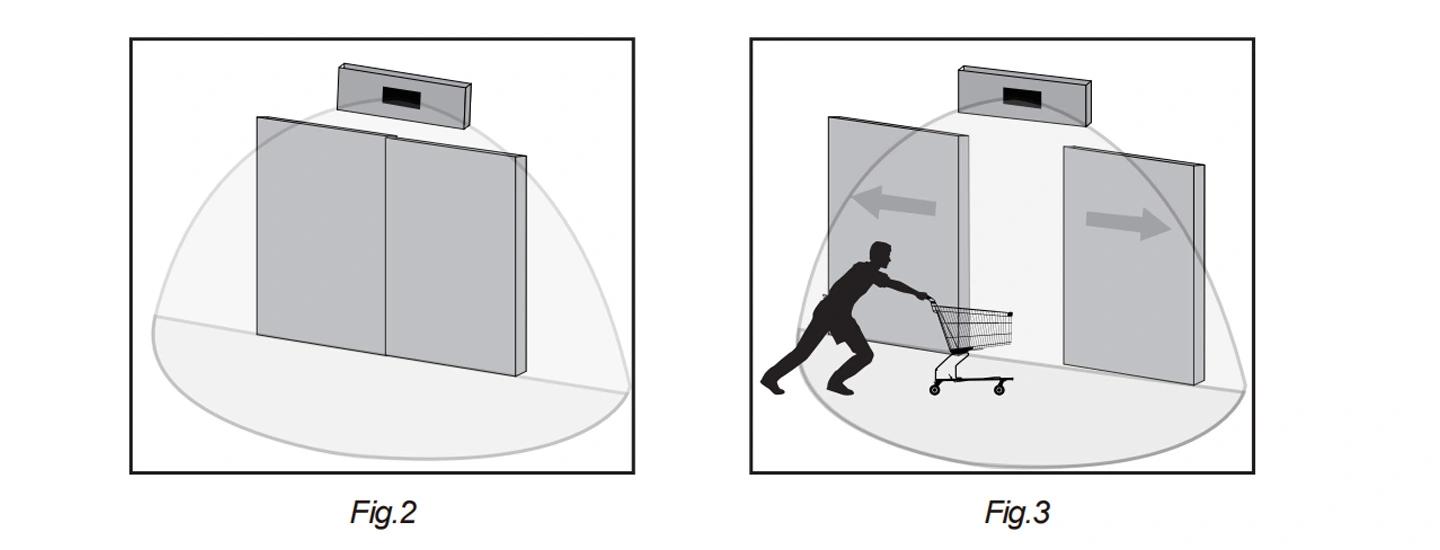

Бұл анықтау қашықтығы – детектор алдыңғы жаққа қараған кезде реттелетін қашықтық. Сенсорды орнату кезінде сезу бұрышын реттеу
және практикалық көрініске сәйкес қашықтық. Есікті ашу үшін жеткілікті сезімтал қашықтықты қамтамасыз етіңіз. Ұзақ қабылдауды орнатпаңыз
өтіп бара жатқан адамдардан немесе көліктен есікке дұрыс емес қосылатын қашықтық.
Ескерту: бұл өнімді пайдаланған кезде сезімталдықты (анықтау ауқымын) сәйкес мәнге, бірақ ең жоғары деңгейге дейін реттеңіз.
жапырақтар мен перделерді үрлеу, ұсақ жануарлар немесе кедергі арқылы дұрыс емес қозғалысты оңай анықтаудан туындаған қалыптан тыс реакция
электр желісі және электр жабдықтары. Жоғарыда айтылғандардың барлығы қате реакциясына әкеледі. Өнім қалыпты жұмыс істемесе,
сезімталдықты тиісті түрде төмендетуге тырысыңыз, содан кейін оны сынап көріңіз. Адам қозғалысы сенсордың индукциясын тудырады, сондықтан сіз төмендеген кезде
функцияны сынау үшін индукция аймағын қалдырыңыз және сенсордың үздіксіз жұмыс істеуіне жол бермеу үшін қозғалыс жасамаңыз.

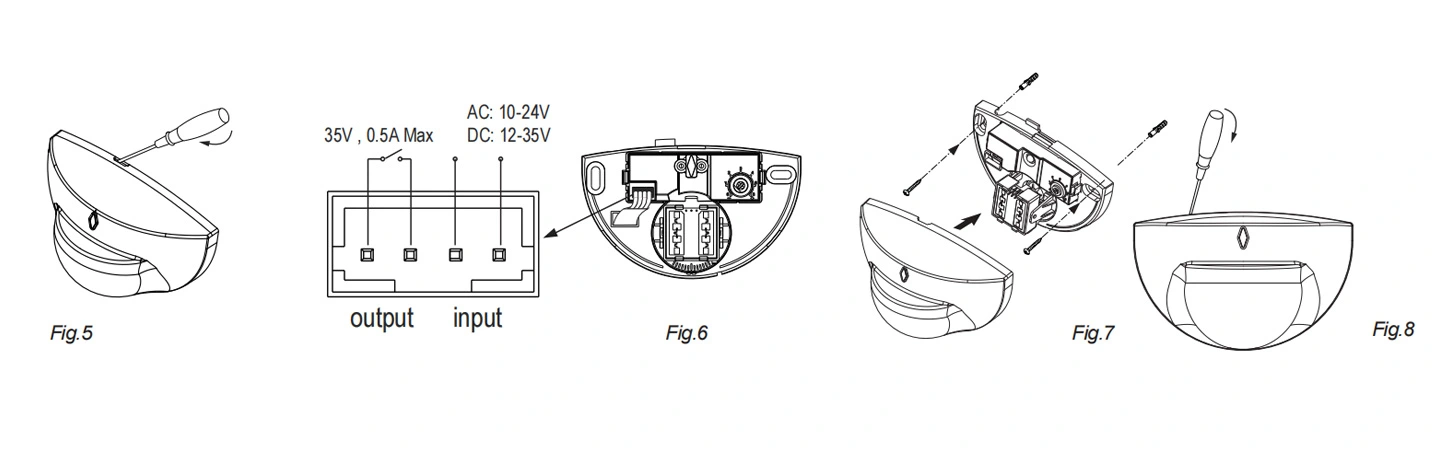

1-қадам Өнімді орнатпас бұрын қақпақты алыңыз.(Cурет 5 сияқты)
2-қадам Өнімді қай жерге орнатқыңыз келетінін анықтағаннан кейін саңылау орнын қарындашпен белгілеңіз.
Ескертпе: Егер бұл ағаш қабырға болса, пластикалық кеңейту бұрандасын пайдаланудың қажеті жоқ, бұранданы бұрауышпен бекітіңіз.
3-қадам Электрлік бұрғымен қарындаш белгісі бар қабырғаларда тесіктерді бұрғылаңыз және тесік ішіне пластикалық кеңейтуді алыңыз.
4-қадам Кабельді кабель кіріс саңылаулары арқылы өнімге қосыңыз.(Cурет6 сияқты)
5-қадам Бұрандаларды пайдаланып негізді таңдалған күйге орнатыңыз және тұтқаны реттеңіз.(7-сурет сияқты)
6-қадам Қақпақты қабырғаға орнатылған негізге бекітіңіз.(7-суреттегідей)
Орнатқаннан кейін сенсорды реттеу үшін ашыңыз: Бұрауышты қақпақ пен негіз арасындағы түйінге салып, қақпақты тартыңыз. (Cурет 8)
Келесі жағдайлар қате реакцияға әкеледі.
1、Тербелетін нысанға орнату қате реакциясына әкеледі.
2、Жел соққан діріл перде қате реакцияға әкеледі. Орнату үшін қолайлы орынды таңдаңыз.
3、Трафик бос емес жерде орнату қате реакциясына әкеледі.
4、Жақын жерде кейбір жабдық шығаратын ұшқындар қате реакциясына әкеледі.
