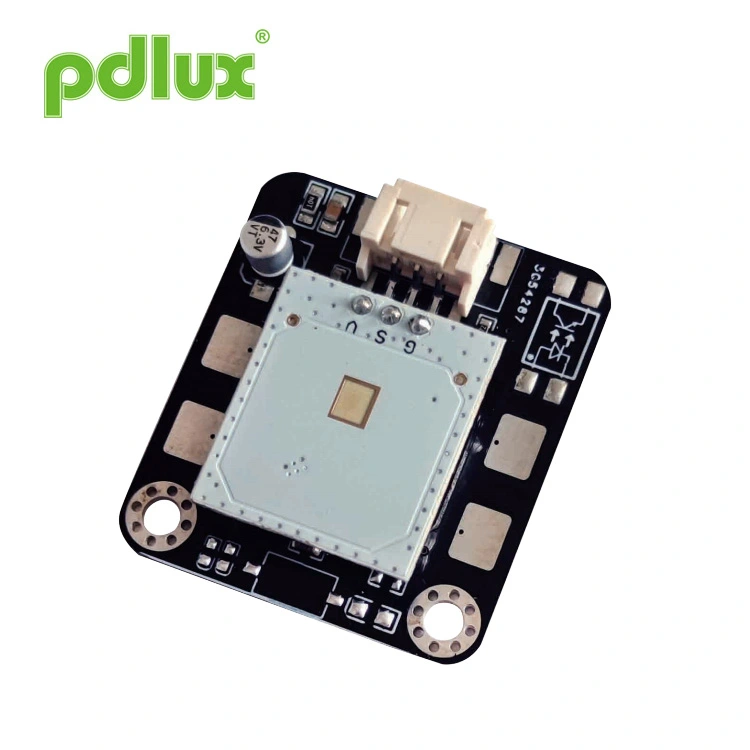

24 ГГц үй қауіпсіздік интрузиясының радар сенсоры
Pdlux 30 жылдан астам 24 ГГц үй қауіпсіздік интрузиялық радар сенсорында мамандандырылған. Бұл сенсор қимылға негізделген контактісіз басқаруға арналған миллиметрлік толқын сенсорын MCU-мен біріктіретін ықшам модуль. Ол 10‑30 см қашықтықтағы қол толқындарын бірнеше бұрыштан таниды және тербелістерді санау арқылы әртүрлі пәрмендерді қолдайды. Ол есіктерді, шамдарды және басқа электрониканы басқарудың жанасусыз әдісін ұсынады, бұл оны үй қауіпсіздігі мен автоматтандыру үшін тамаша етеді.
Үлгі:PD-V18-M1
Сұрау жіберу

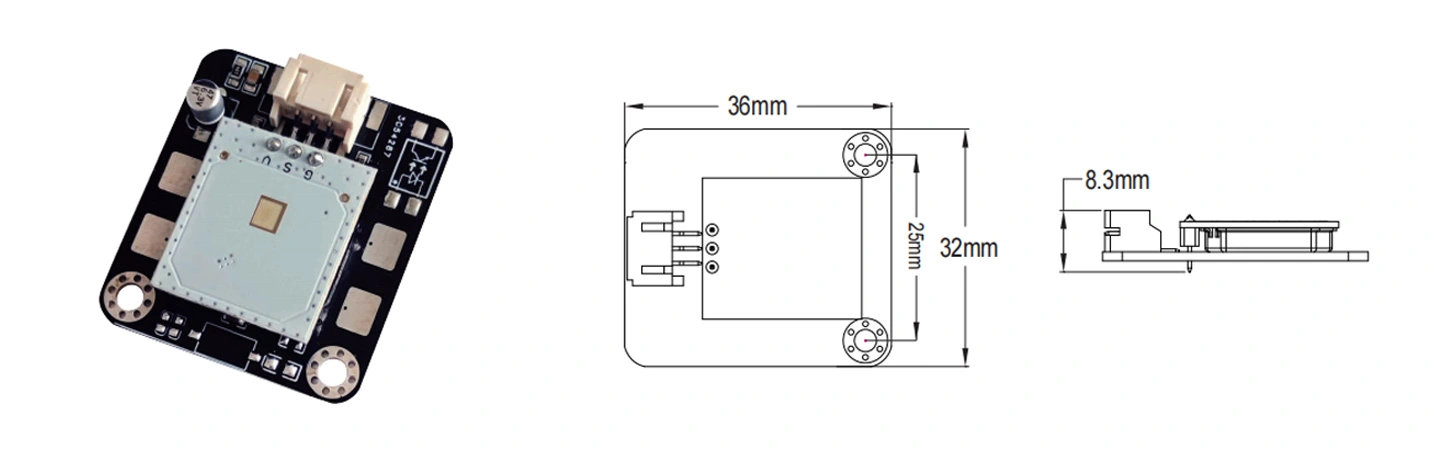

PD-V18-M1 - супер миллиметрлік толқын сенсорынан және күшейту тізбегінен + MCU тұратын қолданбалы модуль
контактісіз басқаруға арналған. Оны жақын қашықтықтағы толқынды зондтау үшін контроллер модулі деп те атауға болады. Оның қолданылуы
сценарийлер өте кең, сіз электр жұмысын басқара аласыз немесе әртүрлі бұрыштарда қолыңызбен бір сілкіп өшіре аласыз.
10-30 см, және сіз тіпті бұрылыстар санымен әртүрлі өндірістерді жасай аласыз. Мысалы: ашу үшін бір әткеншек
электрлік есік; жарықтандыру жүйесін ашу үшін екі бұрылыс.
Әсіресе эпидемия шомылдыру рәсімінен өткеннен кейін, адамдар қоғамдық байланыс коммутаторына шын жүректен қарсылық көрсетеді. Ол осы үшін
себебі біз толқындық сенсорлық жүйені әзірледік, оны ұқсас электрлік және электронды құрылғыларға да қолдануға болады
өнімдер, сондықтан сізде қиялға көбірек орын болады.
Бұл контактісіз басқару үшін арнайы жасалған қолданбалы модуль. Дизайндың басында біз толығымен
өнімдерді әртүрлі өнімдерде қолдануды қарастырды, сондықтан біз миллиметрлік толқынды мобильді сенсорды арнайы әзірледік
(24,125 ГГц) көлемді ультра-кіші өлшемге айналдырып, сигналды күшейту тізбегі мен MCU PCB-де жоспарланған,
ол жинақы және тұрақты болды. 10-30 см диапазонында қолдануға болатын модульдер электр құрылғыларын басқара алады.
қол бұлғауымен. Пайдаланушылар қажетінше оны әртүрлі өнімдерге қолдана алады. Сенсорлық қашықтықты теңшеуге болады
тұтынушының қажеттіліктеріне сәйкес.
| Параметр | Ескертпелер | Мин | Түр | Макс | Бірліктер |
| Қоректендіру кернеуі | Vcc | 3.0 | 5.0 | 5.2 | V |
| Ағымдағы тұтыну | Icc | 10 | 18 | 20 | мА |
| Шығару сыйымдылығы | Жоғарғы | -30~+85 | -30~+85 | -30~+85 | ℃ |
| Сақтау температурасы | Tstg | -10 | -10 | +60 | ℃ |
| Жиілік параметрі | f | 24.000 | 24.125 | 24.250 | ГГц |
| Сәулеленген қуат (EIRP) | Пут | <2,0 | <2.5 | <3,0 | мВт |
| Сақтау ортасының ылғалдылығы | 45%~65% | 45%~65% | 45%~65% | 45%~65% | RH |

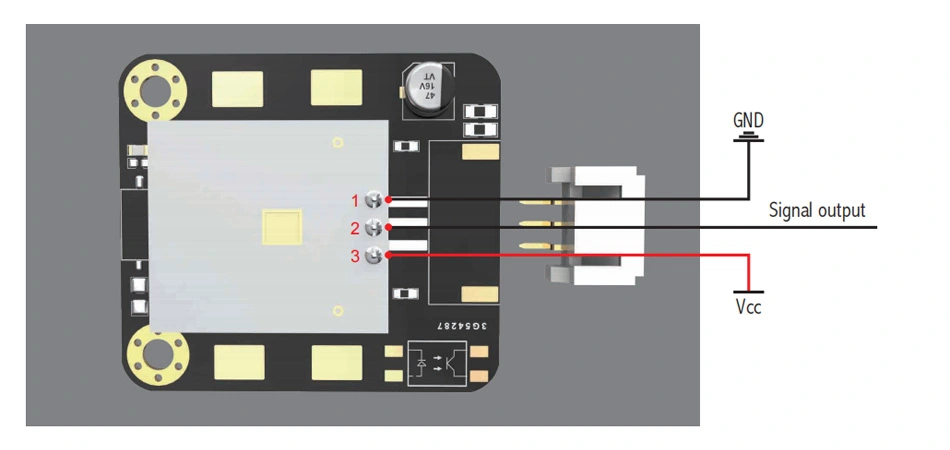

Қолданбалы модуль интерфейсі түйреуіш тақырыбы болып табылады
2,0 мм x 3 істікшелі қадам.
Ескертпе: Бұл модульдің бекітілген кернеуі 5В, егер 3В қолданылса,
өнімділік айырмашылықтары болуы мүмкін.
1. Жабдықтың зақымдалуын болдырмау үшін мұқият болу керек. ТҚҚ қорғау шаралары мүлдем қабылдануы керек
сақтау, өңдеу, құрастыру және сынау кезеңдері. Бұл модульдің радар антеннасы мен түйреуіштеріне қол тигізбеңіз және ұстамаңыз
өлшеу үшін түйреуіштерді мультиметрмен түртіңіз.
2. Сыртта орнатылған PD-V18-M1 үшін детектор жаңбыр жауған кезде жаңбыр тамшысының сигналын анықтай алады. Яғни, жаңбырлы күні ашық ауада орнатылған радар детекторы жаңбыр тамшыларын анықтай алады.
Пайдаланылған миллиметрлік толқын сенсорына байланысты металл материалды сенсордың алдында пайдалануға болмайды, ал корпустың материалы ретінде инженерлік пластикті пайдалану керек. Бұл шағын қуат сигналын қабылдағыш болғандықтан, корпустың қалыңдығы да сигналдың әлсіреуінде белгілі бір дәрежеде айырмашылыққа ие. Тапсырыс бермес бұрын пайдаланушы пайдалану ортасы мен талаптарын толық түсіндіруі керек, қажет болған жағдайда орнату қажет өнімдер бізге ұсынылуы мүмкін және біз оларды бейімдей аламыз.
Бұл өнімнің әсері әртүрлі өнімдерде қолданылғанда аздап өзгереді. Пайдаланушылар сезімталдықты кесу мүмкіндігі бар нұсқаға тапсырыс беруді сұрай алады және арнайы талаптарды PDLUX көмегімен алдын ала түсіндіруге болады. Пайдаланушының әртүрлі талаптарына сәйкес әртүрлі сенсорлар мен бағдарламалық жасақтама алгоритмдерін таңдауға болады.
Бұл модуль 3V-5V кедергісіз тұрақты ток көзінде жұмыс істей алады.
Не болуы мүмкін:Анықтау диапазонында қозғалатын қозғалатын объект болмаған жағдайда, тексерілген қате жұмыс әдетте күшті кедергі көзінен туындайды. Мысалы, тізбектей электр сымы арқылы кедергі; Мысалы, ұялы телефондардың кедергісі; Мысалы, дәнекерлеу машинасын дәнекерлеу кезінде доғадан туындаған күшті кедергі. Жоғарыда көрсетілген кедергі көздерінің бар-жоғын екі рет тексеріңіз.
Жоғарыдағы ескертулерді мұқият оқып, түсіну керек деп күтілуде.
