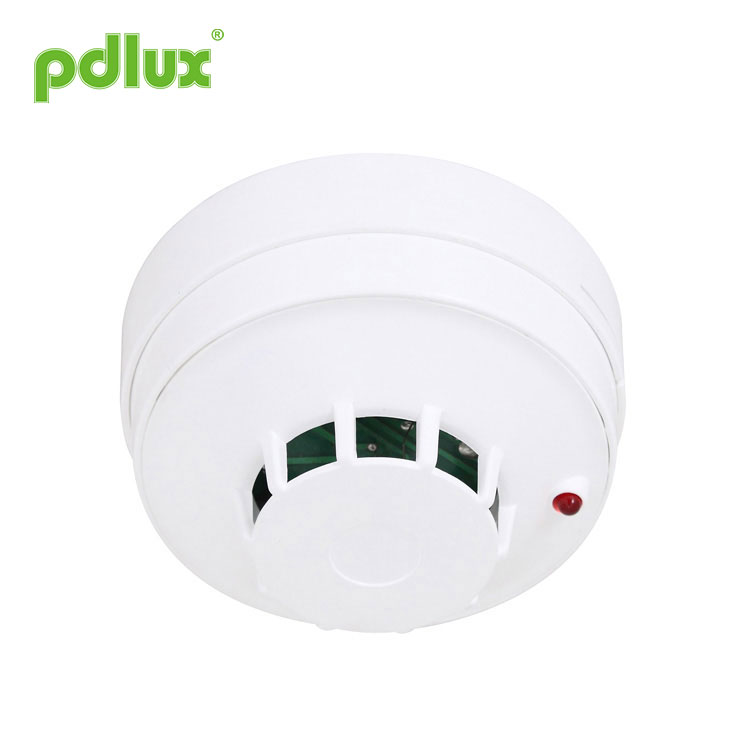

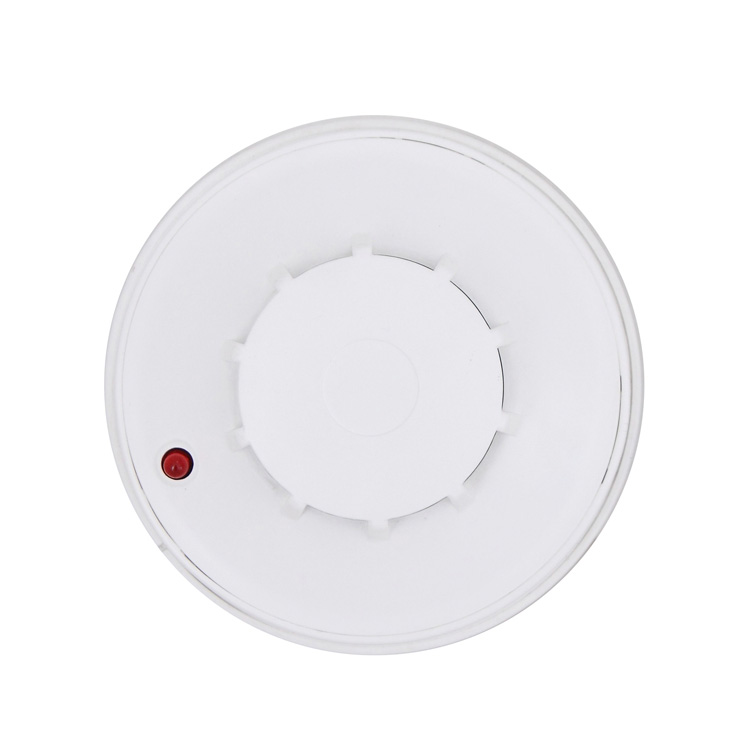

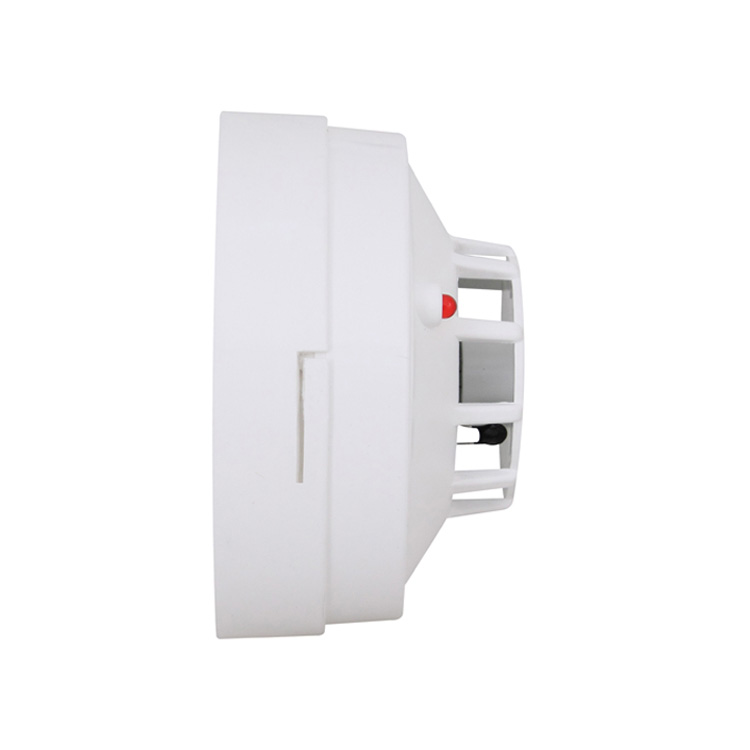

Кәдімгі өрт дабылы жүйесі жылу сенсоры

Жылу детекторының PD-HT нұсқауы

Жылу детекторы қоршаған орта температурасын анықтауға арналған, әдетте ол негізгі контроллерге қосылады. Негізгі контроллер токты тексереді. Қоршаған орта температурасы алдын ала орнатылған мәнге жеткенде немесе температура көтерілгенде, ЖШД дабылды және токтың жоғарылауын көрсетеді. Жарылғыш және жанғыш газ бар өнеркәсіптік және азаматтық ғимараттарға жарамды болыңыз.

Техникалық сипаттама

* температураны анықтау әдісі: көтерілу жылдамдығы және белгіленген температура
* кернеу: 12VDC 30VDC
* дабыл температурасы: 65!
* статикалық ток: 40" A~80" A
* жұмыс ылғалдылығы: 10~90%
* орнату әдісі: төбені орнату
*Қуат тогы 30мА аспауы керек
*Қуатты орнатып, қосқаннан кейін детектор жұмыс күйінде болады. Ол қоршаған орта температурасының алдын ала орнатылған дабыл мәнінен жоғары екенін немесе температураның көтерілуін анықтағанда, жарық диоды әрқашан жанады.

Сипаттамалары

* Жарылыстан қорғайтын функция, талғампаз қабық, орнату оңай.
* Кедергіге қарсы, ылғалдылыққа қарсы
* Ластанбау, жоғары қауіпсіздік.
*Детектордың тұрақтандыруы жақсы, жалған дабыл аз және ауа райының өзгеруіне әсер етпейді.

Қолайлы орын

* түтінсіз от болуы мүмкін және ұнтақ шаңының мөлшері болуы мүмкін жағдайда;
* бұл жағдайда түтін мен бумен курорт пайда болады;
* ас үй, қазандық, шай пеші, электр машинасы және кептіру шеберханасы;
* жабық қойма, темекі шегу бөлмесі және т.б.;
*түтін детекторын орнатуға жарамсыз басқа залдар мен қоғамдық орындар.

Орнату

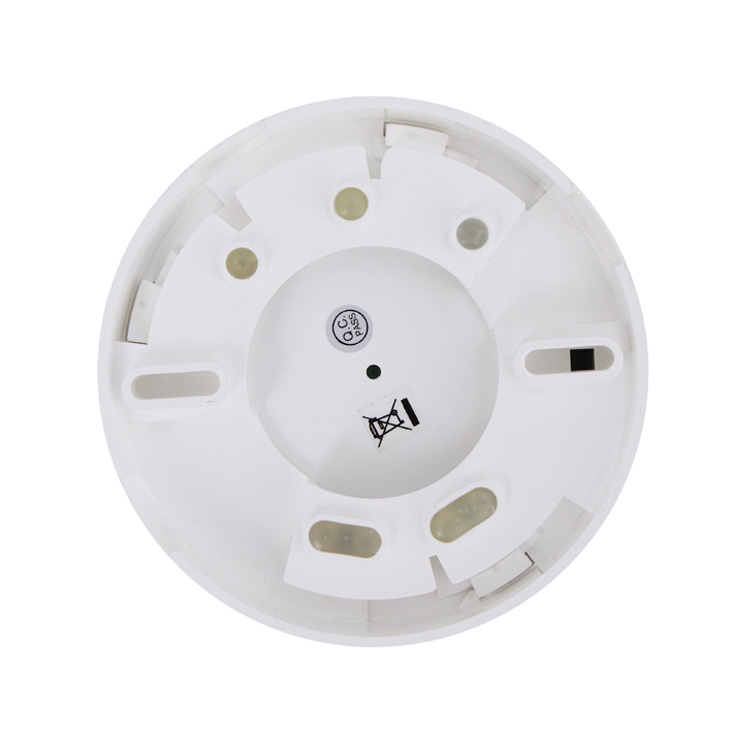

1# Құлыптау түймесін аздап және ақырын тартып шығарыңыз және бір уақытта детектор корпусын сағат тіліне қарсы бұраңыз және негізді босатыңыз, сол жақ диаграмманы қараңыз;
2# Сымды негізге қосыңыз: 1 және 2 терминалдарын полярлықты қажет етпейтін қуатпен қосыңыз. Оң жақ диаграмманы қараңыз;
3# Негізгі орнату орнын орнату;
4# Негіздегі детектор корпусын сағат тілімен бұраңыз, ол толығымен түймеленген кезде «да» дыбысын естисіз.
