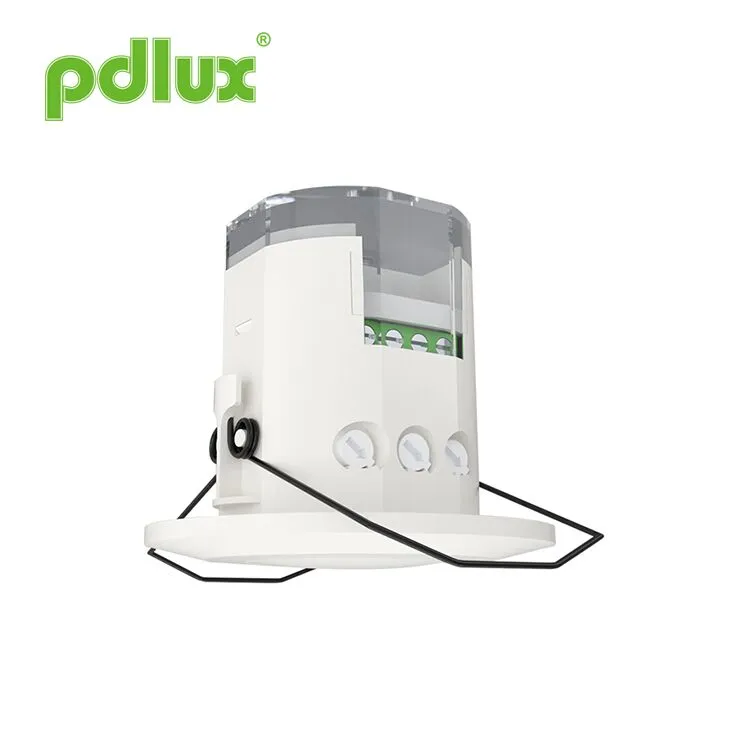

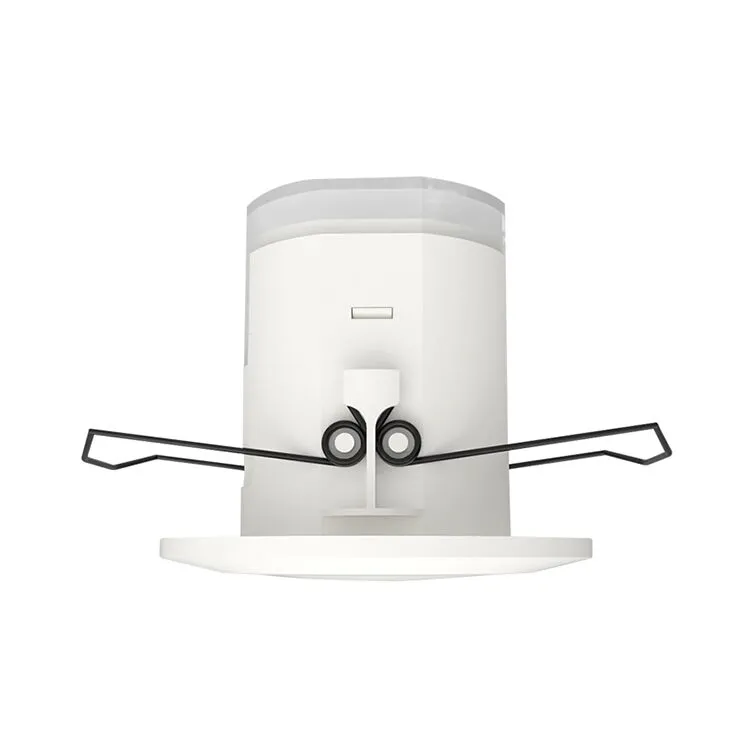

Доплерлік радар микротолқынды қозғалыс сенсоры
Doppler Radar Microwave Motion сенсоры қауіпсіздікті қорғау немесе энергияны үнемдеу үшін өту жолында, жуынатын бөлмеде, лифтте, тұрмыстық немесе басқа да қоғамдық орындарда кеңінен қолданылады. Ол бірнеше техникалық патенттерге қолданылады және сіздің интеллектуалды өміріңіз үшін тамаша таңдау болып табылады.
Үлгі:PD-MV1018B
Сұрау жіберу
Доплерлік радар микротолқынды қозғалыс сенсоры
Түйіндеме
Бұл анықтау диапазоны 360° және жұмыс жиілігі 5,8 ГГц болатын жоғары дәлдіктегі сандық микротолқынды пеш сенсоры. Ол сәуле шығару мен қабылдауды біріктіретін Доплер принципіне негізделген. Ол MCU (микро басқару блогы) қолданады, бұл оның дәлдігін айтарлықтай арттырады және оның ақаулық деңгейін төмендетеді. Ол сыртқы түрі жағынан нәзік және құрылымы жағынан ықшам. Оны жүктемелерге дербес қосуға немесе шыныдан немесе пластиктен жасалған абажурмен жарықтандырудың ішіне оңай орнатуға болады. Ол қауіпсіздікті қорғау немесе энергияны үнемдеу үшін өту жолында, жуынатын бөлмеде, лифтте, тұрмыстық немесе басқа да қоғамдық орындарда кеңінен қолданылады. Ол бірнеше техникалық патенттерге қолданылады және сіздің интеллектуалды өміріңіз үшін тамаша таңдау болып табылады.
Ерекше өзгешеліктері
1. Радиациялық емес зиян: оның таратқыш қуаты 0,3 мВт-тан төмен, бұл адам ағзасына зиян келтірмейді.
2. Сенімді және тұрақты өнімділік: ол сандық өңдеуде RC сүзгісін және цифрлық сүзуді қолданады. Ол сонымен қатар сандық нөлдік триггер технологиясын пайдаланады, яғни нөлдік нүктеде ол автоматты түрде қосылады немесе автоматты түрде ажыратылады. Ол шығысты басқару үшін Tyco жоғары қуатты релесін пайдаланады, бұл оның сенімді жұмысын қамтамасыз етеді. Ол 100-240VAC тұрақты жұмысына кепілдік беру үшін қуатты басқару чипін қабылдайды.
Техникалық сипаттамалар
|
Қуат көзі: 100-240VAC Қуат жиілігі: 50/60 Гц Номиналды жүктеме: 1100Вт Макс.вольфрам (220-240VAC) 550 Вт максимум флуоресцентті және жарықдиодты (220-240ВАС) 550Вт макс.вольфрам (100-130VAC) 275 Вт максимум флуоресцентті және жарықдиодты (100-130ВАС) Тасымалдау қуаты: <0,2 мВт Жұмыс температурасы: -15°C~+70°C Қорғау деңгейі: IP20, II класс Уақыт параметрі: 8 секундтан 12 минутқа дейін (реттелетін) |
Анықтау бұрышы: 360° (төбеге орнату), 180°(қабырғаға орнату) Анықтау диапазоны: 2-10м(радиус) (реттелетін)、 (Төбені орнату) 25 м макс.(радиус) (реттелетін) (Қабырғаға орнату) Жарық бақылауы: 2-2000LUX (реттелетін) Орнату орны: үй ішінде, төбеге орнату HF жүйесі: 5,8 ГГц CW электр толқыны, ISM диапазоны |
Сенсор туралы ақпарат
Микротолқынды пеш шыныдан, пластиктен және ағаштан өте алады, осылайша микротолқынды пеш сенсорын белгілі бір қалыңдықтағы шыны, пластик немесе ағаштан жасалған көлеңке ішіне орнатуға болады. Мысалы, жарықтандырудағы қолданба, тек төменде көрсетілгендей қосылым жасағанда, жалпы жарықтандыруды автоматты түрде сезілетін жарықтандыруға өзгертуге болады.
Ескерту: екі немесе одан да көп микротолқынды пешті бірге орнатқанда, бір-бірінен 4 метр қашықтықты сақтау қажет, әйтпесе олардың арасындағы кедергі қателік реакциясына әкеледі.
Бірінші орнату тәсілі: потенциометр
| Анықтау диапазоны параметрі (сезімталдық) | |
|
Анықтау диапазоны - 2,5 м биіктікте орнатылған кезде жердегі шамамен шеңбер құймасының радиустарын сипаттау үшін қолданылатын термин. Тұтқаны толығымен сағат тіліне қарсы бұру - ең төменгі ауқым, сағат тіліне қарсы - максималды. |
|
Ескерту:жоғарыда көрсетілген анықтау диапазоны биіктігі 1,6м~1,7м арасындағы орташа фигурамен және 1,0~1,5м/сек жылдамдықпен қозғалатын адам жағдайында қол жеткізіледі. егер адамның бойы, фигурасы және қозғалыс жылдамдығы өзгерсе, анықтау диапазоны да өзгереді. Ескерту:бұл өнімді пайдаланған кезде, жапырақтар мен перделерді үрлеу, ұсақ жануарлар немесе электр желісінің кедергілері арқылы дұрыс емес қозғалысты оңай анықтаудан туындаған қалыптан тыс реакцияны болдырмау үшін сезімталдықты (анықтау ауқымын) сәйкес мәнге, бірақ максимумға реттеңіз. электр жабдықтары. Жоғарыда айтылғандардың барлығы қате реакциясына әкеледі. Өнім қалыпты жұмыс істемегенде, сезімталдықты тиісті түрде төмендетіп көріңіз, содан кейін оны сынап көріңіз. Адам қозғалысы сенсордың индукциясын тудырады, сондықтан функция сынағы кезінде индукция аймағын қалдырыңыз және алдын алу үшін қозғалыс жасамаңыз. сенсор үздіксіз жұмыс істейді. Достық ескерту:екі немесе одан да көп микротолқынды пешті бірге орнатқанда, бір-бірінен 4 метр қашықтықты сақтау қажет, әйтпесе олардың арасындағы кедергі қателік реакциясына әкеледі.
|
|
| Уақытты орнату | |
|
Оны 8 секундтан (толығымен сағат тіліне қарсы бұру) 12 минутқа дейін (толығымен сағат тіліне қарсы бұру) анықтауға болады. Осы уақыт өткенге дейін анықталған кез келген қозғалыс таймерді қайта іске қосады. Анықтау ауқымын реттеу және серуендеу сынағын орындау үшін ең қысқа уақытты таңдау ұсынылады. |
|
ЕСКЕРТУ:Шам автоматты түрде өшкенде, сенсор басқа қозғалысты анықтауға дайын болғанша 1 секунд қажет болады, яғни 1 секундтан кейін анықталған сигнал ғана шам автоматты түрде қосылуы мүмкін. Бұл негізінен сигнал анықталған сәттен бастап жарықтың автоматты түрде қосылуы мен жарықтың автоматты түрде сөнгеніне дейінгі кідіріс уақытын реттеуге арналған. Кешіктіру уақытын практикалық қажеттілікке қарай анықтауға болады. Бірақ энергияны үнемдеу үшін кідіріс уақытын азайтқаныңыз жөн, өйткені микротолқынды пештің сенсоры үздіксіз сезу функциясына ие, яғни кідіріс уақыты біткенге дейін анықталған кез келген қозғалыс таймерді қайта іске қосып, шам жанып тұрады. анықтау диапазонында адам болған жағдайда ғана.
|
|
| Жарықты басқару параметрі | |
|
Оны 2~2000 LUX диапазонында анықтауға болады. Тұтқаны толығымен сағат тіліне қарсы бұру үшін шамамен 2 лк, толық сағат тіліне қарсы шамамен 2000 лк құрайды. Анықтау аймағын реттегенде және күндізгі жарықта серуендеу сынағын орындағанда, тұтқаны сағат тілі бағытымен толығымен бұру керек. |
| Ескерту:үш функционалды тұтқаны шектен тыс реттемеңіз. Себебі үш функционалды тұтқа құрамдас бөліктерге тікелей қосылған, үш компоненттің әрқайсысында кішкене тығын бар, тұтқаларды басынан аяғына дейін реттегенде, шамадан тыс бұрылыс тығынды зақымдайды， және 360°-қа әкеледі. тоқтаусыз бұрылу. Реттеу диапазонының шегі 270°, осыған назар аударыңыз. | |
Орнату
Қуатты өшіріңіз.
Бұрандалы түтіктерді қуат сымына және басқару желісіне орнатыңыз.
Қуат пен жүктемені қосылым схемасына сәйкес сенсормен қосыңыз.
Тұтқаны идеалды жағдайға бұраңыз
(Параметрлерді жоғарыда аталған БІР БӨЛІМ ОРНАТУ ӘДІСІ бойынша анықтаңыз.).
1、Тербелетін нысанға орнату қате реакциясына әкеледі.
2、Жел соққан діріл перде қате реакцияға әкеледі. Орнату үшін қолайлы орынды таңдаңыз.
3、Трафик бос емес жерде орнату қате реакциясына әкеледі.
4、Жақын жерде кейбір жабдық шығаратын ұшқындар қате реакциясына әкеледі.
Қате және оның шешімі
| Кінә | Сәтсіздік себебі | Шешім |
| Жүктеме жұмыс істемейді. | Жарықтандыру дұрыс орнатылмаған. | Жүктеме параметрін реттеңіз. |
| Жүк бұзылған. | Жүктемені өзгертіңіз. | |
| Қуат өшірулі. | Қуатты қосыңыз. | |
| Жүктеме үнемі жұмыс істейді. | Анықтау аймағында үздіксіз сигнал бар. | Анықтау аймағының параметрлерін тексеріңіз. |
| Жүктеме қозғалыс сигналы анықталмаған кезде жұмыс істейді. | Шам дұрыс орнатылмаған, сондықтан сенсор сенімді сигналдарды анықтай алмайды. | Орнату орнын қайта реттеңіз. |
| Қозғалыс сигналы сенсор арқылы анықталады (қабырғаның артындағы жылжу, ұсақ заттардың қозғалысы және т.б.) | Анықтау аймағының параметрлерін тексеріңіз. | |
| Қозғалыс сигналы анықталған кезде жүктеме жұмыс істемейді. | Қозғалыс жылдамдығы тым жылдам немесе анықталған анықтау аймағы тым кішкентай. | Анықтау аймағының параметрлерін тексеріңіз. |
● Кәсіби орнату арқылы растаңыз.
● Қауіпсіздік мақсатында орнату және алып тастау әрекеттерін бастамас бұрын электр қуатын өшіріңіз.
● Дұрыс пайдаланбау салдарынан болған кез келген шығын үшін өндіруші жауапкершілік көтермейді.
Біз өнімнің сапасы мен сенімділігін ілгерілетуге міндеттенеміз, дегенмен барлық электрондық компоненттердің тиімсіз болу ықтималдығы бар, бұл кейбір қиындықтарды тудырады. Жобалау кезінде біз артық дизайнға назар аудардық және кез келген қиындықтарды болдырмау үшін қауіпсіздік квотасын қабылдадық.
Бұл нұсқаулықты біздің рұқсатымызсыз басқа мақсаттар үшін көшіруге болмайды.
