DOPPLER RADAR сенсоры
DOPPler радиолар датчері әйнекке, пластикке және ағашқа ене алады, сондықтан микротолқынды датчиктің белгілі бір қалыңдығы әйнектің, пластмасса немесе ағаштан жасалған көлеңке ішіне орнатылуы мүмкін. Мысалы, шамдардағы бағдарлама, егер төменде көрсетілгендей байланыс орнатылса, жалпы дыбыстарды автоматты түрде сезімге қалдырады.

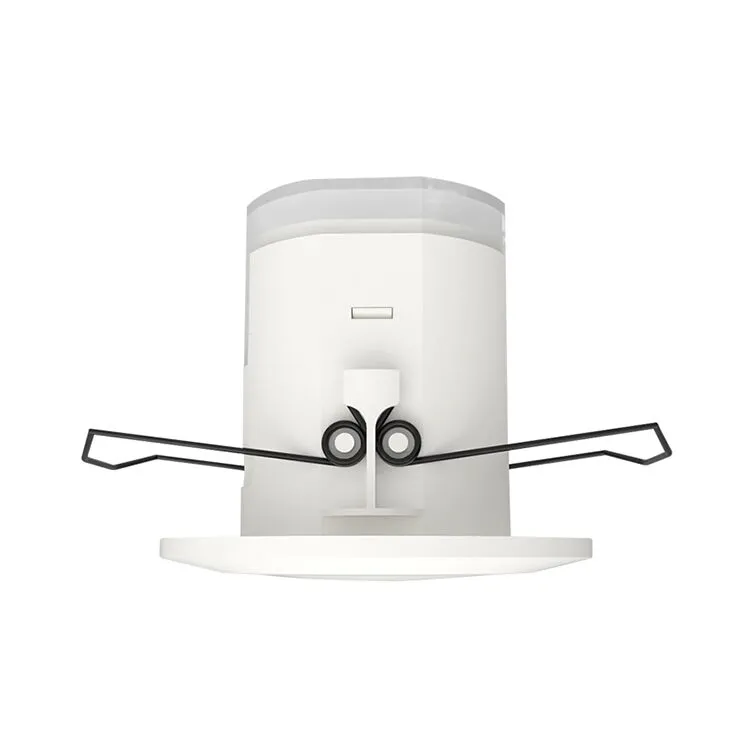

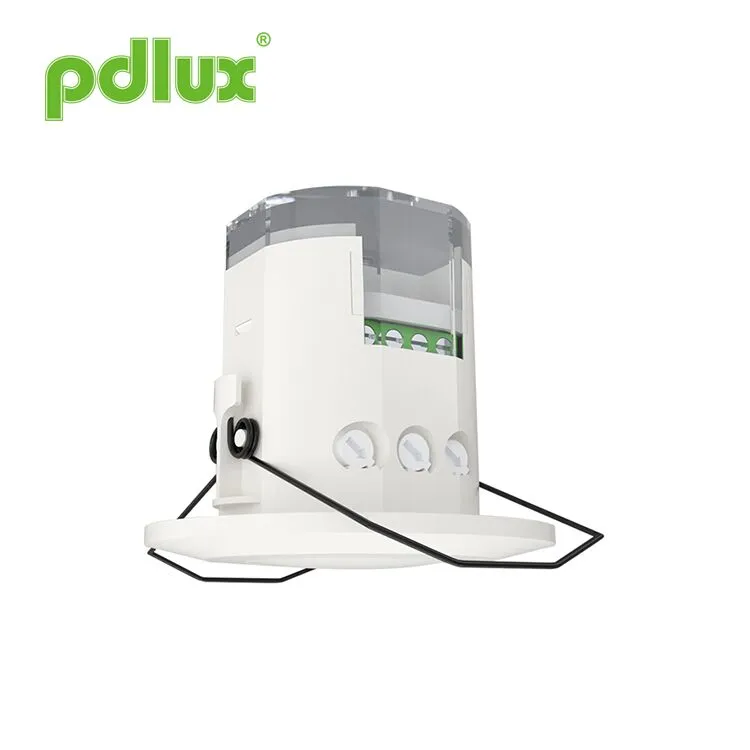

Үлгі:PD-MV1018A
Сұрау жіберу
Қысқаша мазмұндама
Бұл сәйкестендіру диапазоны 360 ° және жұмыс жиілігі 5,8 ГГц-ны-дәлдік микротолқынды датайыстырғышты. Ол шығарылу мен қабылдауды біріктіретін доплер принципіне негізделген. Ол өзінің дәлдігін арттыратын және оның кінәсін айтарлықтай арттыратын MCU (микро басқару қондырғысы) қолданылады. Бұл сыртқы келбеті мен құрылымында тығыз байланысты. Оны шыны немесе пластиктен жасалған шамдар ішіндегі жүктемелерге тәуелді немесе оңай орнатылуы мүмкін. Ол жолда, жуу жолында, жуу бөлмесінде, лифт, үй немесе қауіпсіздікті қорғау немесе энергия үнемдеу үшін кеңінен қолданылады. Бұл бірнеше техникалық патенттерге қатысты және сіздің ақылды өміріңіз үшін керемет таңдау болып табылады.
Ерекше өзгешеліктері
1.Жаңа-радиациялық зиян: оның таратқышы 0,3 МВт-тан төмен, ол адам денесіне зиян тигізбейді.
2.Риптік және тұрақты өнімділік: Сандық өңдеудегі RC сүзгісін және сандық сүзгілеуді қолданады. Сондай-ақ, ол сандық нөлдік нөлдік триггер технологиясын қолданады, яғни нөлдік нүктеде ол автоматты қосылған немесе автоматты түрде ажыратылады. Ол Tyco жоғары қуат реласын қолданады, бұл оның сенімді жұмысын қамтамасыз етеді. Ол 100-240 Вакдағы тұрақты жұмысына кепілдік беру үшін қуатты басқару чипін қолданады.
Еректерлер
|
Қуат көзі: 100-240Vac Қуат жиілігі: 50/60 Гц Номиналды жүктеме: 1600w Max.tumngsten (220-240Vac) 400w Max.fluoreScent & LED (220-240Vac) 1000w Max.tumngsten (100-130VAC) 250w max. max.fluorescent & LED (100-130VAC) Берілу күші: <0,2 МВт Жұмыс температурасы: -15 ° C ~ + 70 ° C |
Қорғау деңгейі: IP20, II сынып Уақытты орнату: 8sec-тен 12мин (реттелетін) Анықтау бұрышы: 360 ° Анықтау диапазоны: 2-10 м (радио) (реттелетін) Жеңіл - 2-2000lux (реттелетін) Орнату Отырғы: үй ішінде, төбелік қондырғы HF жүйесі: 5.8 ГГц CW электр толқыны, ISM тобы |
Сенсорлық ақпарат
Қолданбалар
Микротолқын әйнекке, пластмасуға және ағашқа ене алады, сондықтан микротолқынды датчиктің белгілі бір қалыңдығы әйнектің, пластмасса немесе ағаштан жасалған көлеңке ішіне орнатылуы мүмкін. Мысалы, шамдардағы бағдарлама, егер төменде көрсетілгендей байланыс орнатылса, жалпы дыбыстарды автоматты түрде сезімге қалдырады.
Бүкіл жолды басқару үшін сіз төбеге немесе еден ішінде бір немесе бірнеше орната аласыз.
Тостық ескерту: Екі немесе одан да көп микротолқындарды бірге орнатқан кезде, сізге басқасынан 4 метрді сақтау қажет, әйтпесе олардың арасындағы кедергілер қате реакциясына әкеледі.
Орнату тәсілімен: Потенциометр
| Анықтау диапазонының параметрлері (сезімталдық) | |
|
Анықтау диапазоны - бұл 2,5 м биіктікте орнатылған кезде жерасты жер учаскесіне рентгендік радиоға айналдыру үшін қолданылатын термин. Тұтқаны сағат тіліне қарсы толығымен бұру үшін, темекі шегуші, сағат тіліне, ең алдымен, максимум. |
|
ЕСКЕРТПЕ: Жоғарыда келтірілген анықтау ауқымы ортаңғы фигурамен 1,6 м ~ 1,7 м, 1,0 ~ 1,5 м / сек жылдамдықпен жүретін адам болған кезде пайда болады. Егер адамның дәулеті, фигуралық және қозғалмалы жылдамдық өзгерсе, анықтау ауқымы да өзгереді.
Ескерту: Осы өнімді пайдаланған кезде, сезімталдықты (анықтау ауқымын) тиісті мәнге реттеңіз, соғылған жапырақтар мен перделер мен перделер мен электр жабдықтарының араласуымен дұрыс емес қозғалысты оңай анықтауға мүмкіндік бермеу үшін максимум, бірақ максимум. Жоғарыда айтылғандардың барлығы қате реакциясына әкеледі. Егер өнім қалыпты жұмыс істемей тұрған кезде, содан кейін оны сынақтан өткізіп, содан кейін оны сынап көріңіз, содан кейін əрпанның индукциясы, егер сіз функцияны сынау астында болсаңыз, индукциялық аймақты қалдырыңыз және сенсордың үздіксіз жұмысын болдырмауға тырысыңыз.
Тостық ескерту: Екі немесе одан да көп микротолқындарды бірге орнатқан кезде, сізге басқасынан 4 метрді сақтау қажет, әйтпесе олардың арасындағы кедергілер қате реакциясына әкеледі.
|
|
| Уақытты орнату | |
|
Оны 8 секундтан анықтауға болады (сағат тіліне қарсы толығымен бұраңыз) 12 минутқа дейін (бұраңыз) (бұраңыз). Осы уақытқа дейін анықталған кез-келген қозғалыс таймерді қайта бастайды. Дәлелдеу диапазонын реттеу және серуендеуді жүргізу үшін ең қысқа уақытты таңдауға болады. |
|
ЕСКЕРТПЕ: Жарық автоматты түрде сөнген кезде, сенсор басқа қозғалысты анықтауға дайын болғанға дейін 1 секунд кетеді, яғни 1 секундтан кейін сигнал автоматты түрде автоматты түрде болуы мүмкін. Бұл негізінен кешіктіріп бастау уақытын түзетуге арналған, ал сигналы анықталған сәттен бастап жарық автоматты түрде өшеді. Сіз кешіктіріп бастау уақытын практикалық қажеттілікке қарай аласыз. Бірақ сіз қуатты үнемдеу үшін кешіктіріп күту уақытын төмендеткеніңіз жөн, өйткені микротолқынды сенсордың үздіксіз сенсоры бар, өйткені кешіктіріп анықталған уақытқа дейін анықталған кез-келген қозғалыс таймерді қайта бастайды, ал жарық, егер ол кезде адам анықтауға арналған диапазонда болса ғана жалғасады.
|
|
| Жеңіл басқару параметрі | |
|
Оны 2 ~ 2000 люкс диапазонында анықтауға болады. Тұтқаны сағат тіліне қарсы толығымен бұру үшін шамамен 2 люкс, сағат тіліне қарсы, шамамен 2000 люкс. |
| ЕСКЕРТПЕ: Үш функционалды тұтқаларды артық етіп реттемеңіз. Бұл үш функционалды тұтқалар компоненттерге тікелей қосылды, өйткені үш компоненттің әрқайсысында кішкене стопор бар, егер сіз үш компоненттің әрқайсысында шағын нүктеге ие болсаңыз, шамадан тыс бұрылыс тоқтап, токқа зақым келтіреді және 360 ° бұрылысқа әкеледі. Реттеу диапазонының шегі 270 ° құрайды, бұған назар аударыңыз. | |
Арнату
Қуатты өшіріңіз.
Қуат сымы мен басқару желісіне бұрандалы түтіктерді орнатыңыз.
Қосылым-сызық диаграммасына сәйкес, сенсормен қуат пен жүктемені қосыңыз.
Тұтқаларды мінсіз жағдайларға бұраңыз
(Параметрлерді жоғарыдағы параметрге сәйкестендіріңіз.).
1, рокинг нысанына орнатылған кезде қате реакцияға әкеледі.
2, желмен жарылған сілкіну перде қателіктің реакциясына әкеледі. Орнатылатын орынды таңдаңыз.
3, трафиктің бос емес жерде орнатылғандығы қате реакциясына әкеледі.
4, жақын орналасқан кейбір жабдықтар шығарған ұшқындар қате реакциясына әкеледі.
Ақаулық және шешім
| Кінә | Сәтсіздік себебі | Шешім |
| Жүктеме жұмыс істемейді. | Жарықтандыру дұрыс орнатылмаған. | Жүктеме параметрін реттеңіз. |
| Жүктеме бұзылған. | Жүктемені өзгертіңіз. | |
| Қуат өшірулі. | Қуатты қосыңыз. | |
| Жүктеме үнемі жұмыс істейді. | Анықтау аймағында үздіксіз сигнал бар. | Анықтау аймағының параметрлерін тексеріңіз. |
| Жүктеме қозғалыс сигналы табылған кезде жұмыс істейді. | Датчик сенсор сенімді сигналдарды таба алмайтындай етіп жақсы орнатылмаған. | Орнату орнын қайта реттеңіз. |
| Жылжыту сигналын сенсор анықтайды (қабырғадағы қозғалыс, шағын заттардың қозғалысы және т.б.) | Анықтау аймағының параметрлерін тексеріңіз. | |
| Жүктеме қозғалыс сигналы табылған кезде жұмыс істемейді. | Қозғалыс жылдамдығы тым тез немесе анықталған анықтау аймағы тым кішкентай. | Анықтау аймағының параметрлерін тексеріңіз. |
● Сыйлық орнатуды растаңыз.
● Қауіпсіздік мақсатында орнатпас және алып тастау алдында қуатты өшіріңіз.
● Дұрыс жұмыс істемейтін кез келген шығындар, өндіруші кез-келген адамгершілікке ие болмайды.
Біз өнімнің сапасы мен сенімділігін арттыруға міндеттіміз, алайда, барлық электрондық қондырғылардың тиімсіз болуы мүмкін, бұл кейбір қиындықтарға әкеледі, бұл кейбір қиыншылықтарға әкеледі
Бұл нұсқаулықта біздің рұқсатыңыз болмаса, басқа мақсаттарға көшпеу керек.
