Жылу детекторының өрт дабылы

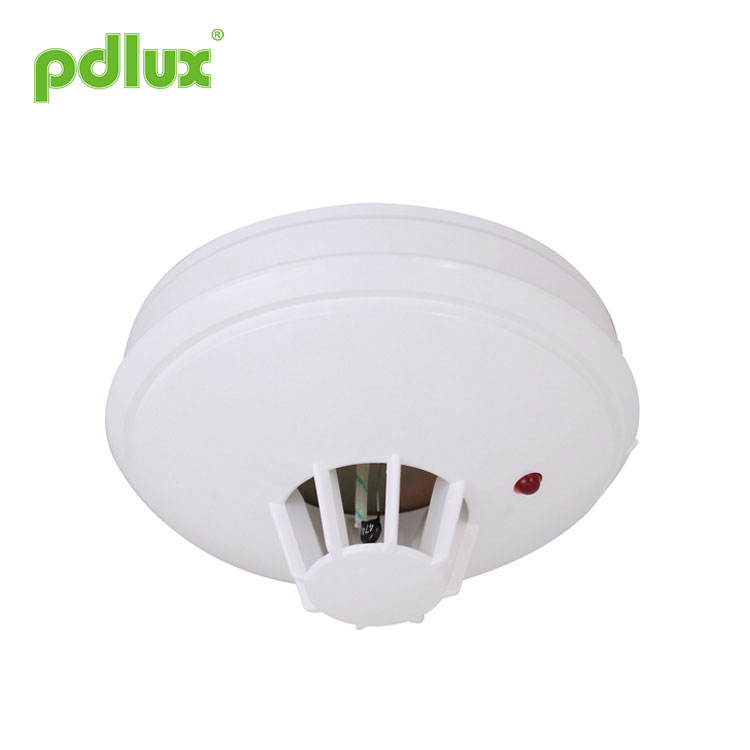

Жылу детекторы PD-958HT нұсқаулығы

Түйіндеме

Жылу детекторы қоршаған орта температурасын анықтауға арналған. Қоршаған орта температурасы алдын ала          температурасы  температурасы            температурасы                                   қосылған қосылған жұмыс ж ж ж ж ж ж ж ж жұмыс қоздыратын сигнал шығатын сигнал шығатын жарылғыш  және жанғыш газ             өнеркәсіптік                                      |

Техникалық сипаттамалар

Температураны анықтау әдісі: бекітілген температура

Дабыл температурасы: 60℃
Қуат көзі: DC12V-DC24V

Жұмыс ылғалдылығы: 10~90%

Статикалық ток: 18μA

Орнату әдісі: төбені орнату
*Қуатты орнатып, қосқаннан кейін детектор жұмыс күйінде болады. Ол қоршаған температураның алдын ала орнатылған дабыл мәнінен жоғары екенін анықтағанда, жарық диодты шамы мен детектордың шығыс сигналы дереу шығады.

Сипаттамалары

Жарылысқа төзімді функция, талғампаз қабық, орнату оңай;
Кедергіге қарсы, ылғалға қарсы;
Ластанбау, жоғары қауіпсіздік;
Детектор жақсы тұрақтандыруға ие, жалған дабыл аз және ауа райының өзгеруіне әсер етпейді.

Қолайлы орын

Түтінсіз от болуы мүмкін және ұнтақ шаңы көп болуы мүмкін жағдайда;
Жағдайда түтін мен будың шипажайы бар;
Ас үй, қазандық, шай пеші, электр машиналары және кептіру шеберханасы;
Жабық қойма, темекі шегу бөлмесі және т.б.;
Түтін детекторын орнатуға жарамсыз басқа залдар мен қоғамдық орындар.

Байланыс сымының жарықтандыруы

① Терминал 1" +" қосу
② Терминал 2 "–" жалғау
③ Терминал 3 және 4─реле шығыс терминалы.

Орнату

Негізді басып ұстап тұрыңыз және оны сағат тіліне қарсы бұраңыз, негізді түсіріңіз;
Байланыс сымының жарықтандыруына сәйкес сымды негізге қосыңыз;
Таңдалған орынға негізді бекітіңіз;
Детектор корпусын негізге жабыңыз және оны сағат тілімен бұраңыз (төмендегі диаграмманы қараңыз).
