MCU біріктірілген көп функциялы радар сенсоры

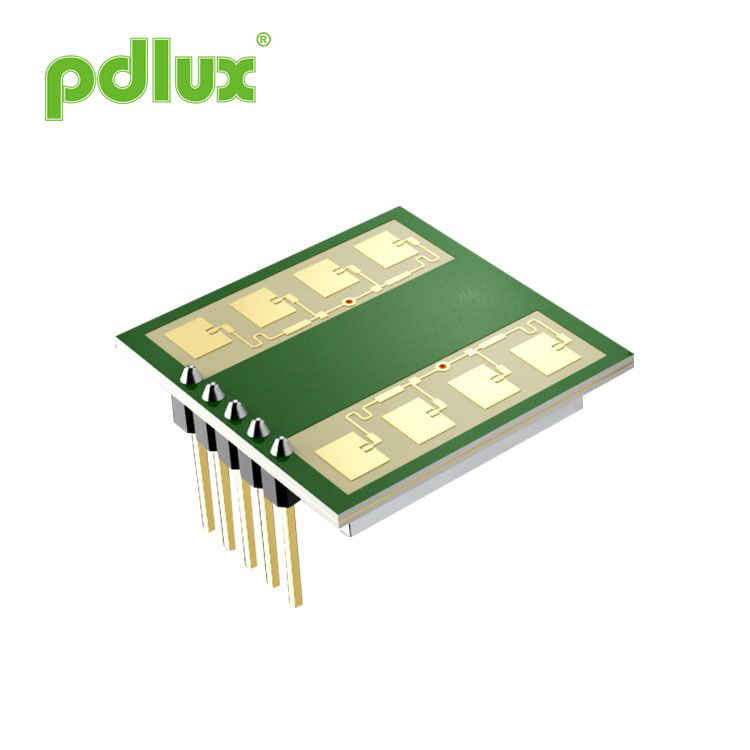

PD-V20SL – орталық жиілігі 24,125 ГГц болатын көп функциялы радар сенсоры, PDLUX техникалық тобы әзірлеген көп функционалды біріктірілген модуль. Модуль микротолқынды сенсордан, сигнал күшейткішінен және MCU-дан тұрады. Модульде әртүрлі пайдаланушыларға әртүрлі қажеттіліктерді таңдауға және әртүрлі өнімдерге қолдануға ыңғайлы әртүрлі режим шығыстары бар, бұл PDLUX дербес әзірлеген патенттелген өнім. Есікті автоматты түрде анықтау индукциясында, қауіпсіздікті анықтау индукциясында, автоматты түрде тікелей қолдануға болады. жарықтандыру индукциясы және басқа өнімдер, анықтау ажыратымдылығы өте жоғары.

1. Датчик сигналының шығысы:
Ол ешқандай өңдеусіз сенсор арқылы тікелей шығатын төмен жиілікті сигналға тең. Бұл шығыс портын пайдалану үшін пайдаланушыға сыртқы сигнал күшейткіш тізбегі қажет және күшейткіш тізбегін келесіге сәйкес әртүрлі өнімділікпен конфигурациялай алады. қажеттіліктер.

2. Күшейтілген сигнал шығысы:
Бұл шығыс порты 20Гц-330Гц төмен жиілікті күшейту тізбегі арқылы күшейтілген (қосымшаны қараңыз). Бұл өткізу қабілеттілігіне сәйкес келетін пайдаланушылар осы шығыс портын тікелей пайдалана алады және осы Күшейткіш тізбегінің шығыс порты және 20К потенциометр (1К-2К резистормен қатардағы потенциометр) сезімталдықты реттей алады, бұл өте ыңғайлы.

Анықтамалық схема


Ескертпе: Кірістірілген күшейткіш тізбегі осы модульдің стандартты конфигурациясы болып табылады, егер бұл күшейткіш тізбегінің өткізу қабілеттілігі жеткіліксіз болса, біз оны пайдаланушының қажеттіліктеріне сәйкес реттей аламыз.

3. MCU орындау нәтижесі:Бұл шығыс порты сенсорды MCU арқылы күшейтіп, өңдегеннен кейін орындалатын шығыс порты болып табылады. Сенсор нысанның қозғалысын анықтайды және 1 секундтық орындау импульсінің шығысын шығарады (шығыс импульсінің ұзындығын пайдаланушы қажеттіліктеріне сәйкес реттеуге болады). Оны есіктің автоматты сенсорларына тікелей қолдануға болады, сондай-ақ осы талапқа сай келетін радар детекторының өнімдеріне де қолдануға болады. Бұл шығыс портын индикатор ретінде жарық диодты басқару үшін 4,7K резистормен қосуға болады.

4. қолданба бойынша кеңестер:
PD-V20SL қазірдің өзінде мобильді анықтау + сигналды күшейту тізбегі + MCU әртүрлі шығыстар болғандықтан, пайдаланушылар тек қуат беру бөлігінің жақсы өнімділігін қосуы керек, потенциометр плюс жарық түтігінің индикатор шамы толық автоматты есік сенсорын құра алады. Өнімнің өнімділігін тұрақты және сенімді ету үшін бұл өнім қуат көзіне салыстырмалы түрде жоғары талаптарға ие, тұрақты өнімділік, шағын толқындық коэффициенті, қуат көзінің кедергіге қарсы тамаша өнімділігі өте маңызды.

4.1. Қуат көзінің конфигурациясы: Келесі суретте кең кернеулі коммутациялық қуат көзі берілген. Кіріс кернеуі тікелей болуы мүмкін AC12V-24V диапазонында немесе DC12V-35V кернеуінде қолданылады. Электрмен жабдықтаудың сапасы өте маңызды, сондықтан электрмен жабдықтауды жобалау кезінде ПХД мұқият жоспарлануы керек, өйткені ақылға қонымды принципті схеманы таңдау олардың біреуі ғана болып табылады, ал тақшадағы компоненттерді бөлу және рационалдылық. сым әртүрлі өнімділікті береді. Жақсы жұмыс істейтін қуат көзі кедергіге қарсы тамаша өнімділікке және өте төмен толқындық коэффициентке ие. Керемет қуат көзі PD-V20SL тұрақты жұмысының негізі болып табылады. Төмендегі тізбектер тек анықтама үшін берілген.


5. Реленің орындалу сұлбасы
Схеманың бұл бөлігі пайдаланушының қажеттіліктеріне сәйкес таңдалады. Кәдімгі автоматты есік сенсорлары әртүрлі басқаруға ие әдістері және әртүрлі басқару кернеулері бар, төменде 12 В релелік басқарудың анықтамалық тізбегі берілген және оны басқаруға болады. MOS түтігі, қамыс реле, фотоэлектрлік муфта және т.б.



6. анықтау сезімталдығын реттеу потенциометрін қосыңыз
Анықтау қашықтығын басқару үшін PD-V20SL сыртқы сезімталдықты реттеу потенциометрімен қосылуы мүмкін, осылайша анықтау қашықтығын потенциометр арқылы тиісті диапазонда басқаруға болады, қосылу әдісі келесі қосылым диаграммасына сілтеме жасай алады.


PD-V20SL көп функционалды радар сенсоры өнімдерінің әртүрлі құрамдас бөліктері мен қолдану схемалары жоғарыда келтірілген. жылы жоғарыда аталған функцияларға қоса, тәуелсіз пайдаланумен бірге ол әртүрлі талаптарға сәйкес қайталама әзірленуі мүмкін пайдаланушылардың жеке қажеттіліктеріне сәйкес өнім әртүрлі функцияларды теңшей алатындай функциялар үшін пайдаланушылардың саны.

7. Пайдаланушы функциясын теңшеу
7.1. Анықтау функциясын теңшеу:
Қарапайым тілмен айтсақ, оның қандай өнімге қолданылатынын білдіреді. Мысалы, автоматты есік сенсорының өнімдерінде пайдаланылған кезде, MCU импульстік сигнал шығарады, ал арнайы талаптары бар пайдаланушылар талаптарды нақты сипаттай алады және біз оны жобалай аламыз пайдаланушылардың қажеттіліктеріне сәйкес бағдарлама. Сондай-ақ, пайдаланушылар MCU-ны импульстік шығысқа қосып, барлық келесі функцияларды жобалай алады пайдаланушыларға жекелендіруге ыңғайлы.

7.2. Қауіпсіздік сенсорының өнімдері үшін:
Қауіпсіздік өнімдері үшін қосымша бағдарламаларды қолдануға болады, біз пайдаланушылардың тәуелсіз дамуын қолдай аламыз; Немесе пайдаланушы ұсынады шешім, PDLUX бағдарламалық құралды пайдаланушы ұсынған шешімге сәйкес жазады.

7.3. Автоматты жарықтандыру өнімдері үшін:
PD-V20SL қарапайым және төмен конфигурациялы автоматты жарықтандыру сенсорларының қажеттіліктерін жібере алады және пайдаланушылар жарықтандыруды тікелей конфигурациялай алады. қарапайым сенсорлық схема мен өнімдерді қалыптастыру үшін MCU шығыс портындағы эпитаксиалды орындау тізбегі.

8. Жекелендірілген функцияларды әзірлеу үшін пайдаланушыларға қолдау көрсету
PD-V20SL модулі ашық бағдарлама жазу функциясын қамтамасыз етеді. Яғни, пайдаланушылар сипаттамаларға сәйкес бағдарламалар жаза алады өз өнімдерін шығарады және тікелей 5 порттан жаза алады және дербестендірілген мүмкіндіктер мен функцияларды дамыта алады өнімдерді және пайдаланушылар бағдарламалық құрал арқылы қалайтын әртүрлі функцияларды оңай жазып алады.

9. Сақтық шаралары
9.1. Өндіріс процесінде статикалық электр энергиясын қорғауға назар аудару керек.

9.2. Тақтаның қалыңдығы небәрі 1,2 мм болғандықтан, түйреуіш тақырыбын шамадан тыс мәжбүрлеуге болмайды, әсіресе шамадан тыс бүйірдегі күш ішкі тізбектің үзілуіне және сенсорды зақымдауы мүмкін.

9.3. K диапазонындағы радар датчиктерінде корпустың материалы мен қалыңдығына арнайы талаптар қойылады. Жалпы қабық материалы ABS инженерлік пластиктен жасалған, қалыңдығы 1,5-3 мм. Сенсордың жазық антеннасы мен біз арасындағы қашықтық 5-7мм, ол нақты сынақ қондырғысына сәйкес сәйкестендірілуі және өзгертілуі керек. Алдыңғы жағында металл қалқандарды қолдануға болмайды датчиктің, әйтпесе сенсор алдыңғы жақтан қозғалатын заттарды дұрыс анықтай алмайды.

PD-V20SL өнімді әзірлеуді жеңілдетеді. Өнімді анықтау ажыратымдылығы жоғары, егер қуат көзі мен жетек қажеттілікке сәйкес жабдықталған болса, тек PD-V20SL бір бөлігі автоматты есік сенсорын, қауіпсіздік сенсорын, автоматты индукциялық шам өнімдерін аяқтай алады. Оның қуат тұтынуы кәдімгі сенсорлардың үштен бір бөлігін ғана құрайды. Өндіріс әдісі әртүрлі пайдаланушылардың жеке қажеттіліктеріне бейімделуі мүмкін, осылайша біріктірілген сенсор әртүрлі функцияларды жасай алады.

PD-V20SL аралас көп функциялы радар сенсоры PDLUX әзірлеген және патенттелген өнім болып табылады және PDLUX техникалық қолдау көрсете алады.

Бұл нұсқаулық осы өнімнің ағымдағы мазмұнына бағдарламаланған және өндірушіге ескертусіз өзгертілуі және өзгертілуі мүмкін!
Компанияның рұқсатынсыз осы нұсқаулықтың мазмұнын басқа мақсаттар үшін қайта шығаруға қатаң тыйым салынады.

Патенттелген өнімдер, контрафактілілер жауапқа тартылады!
