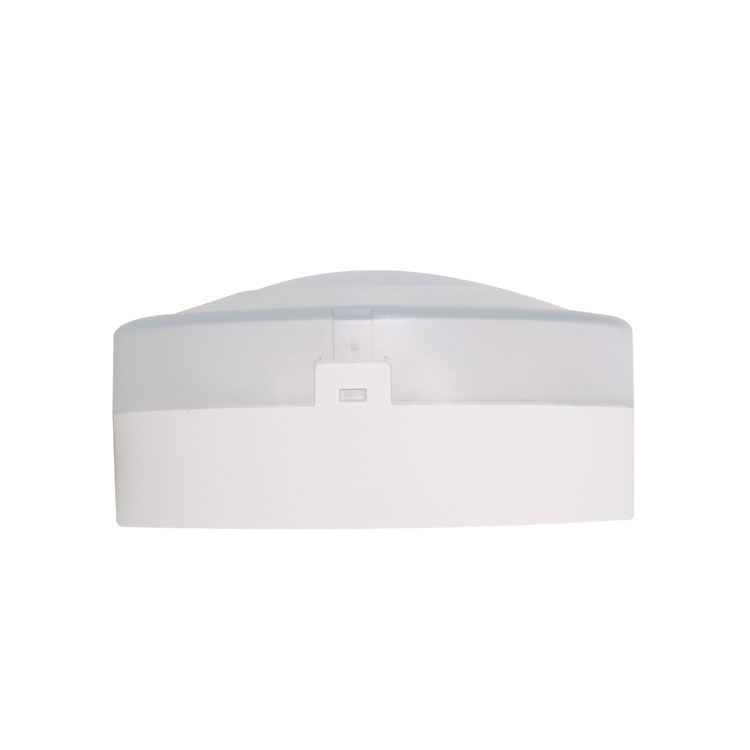

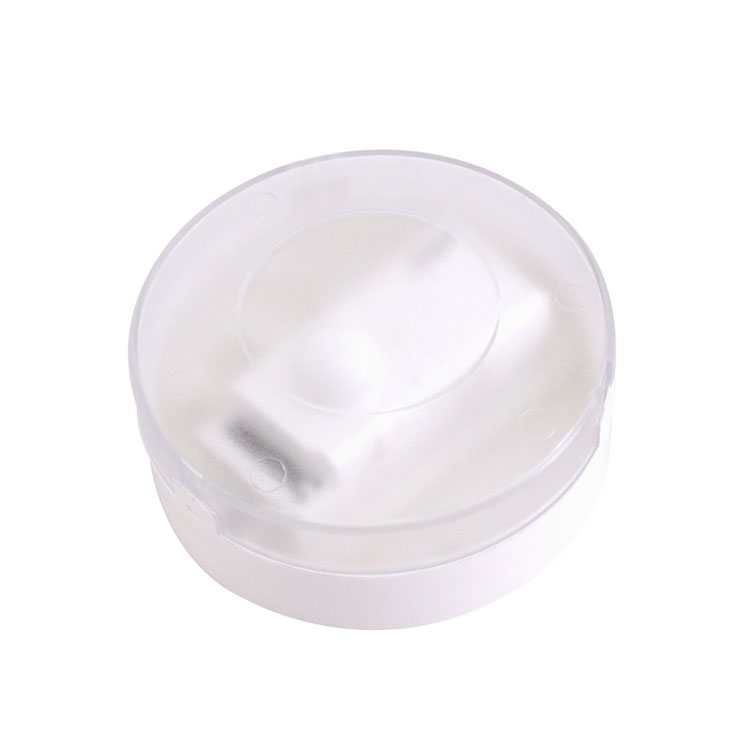

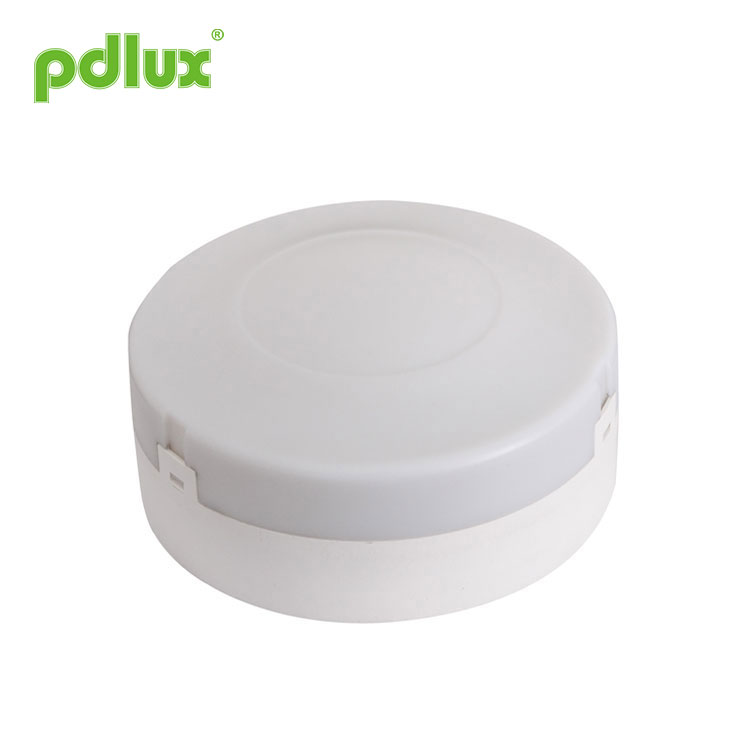

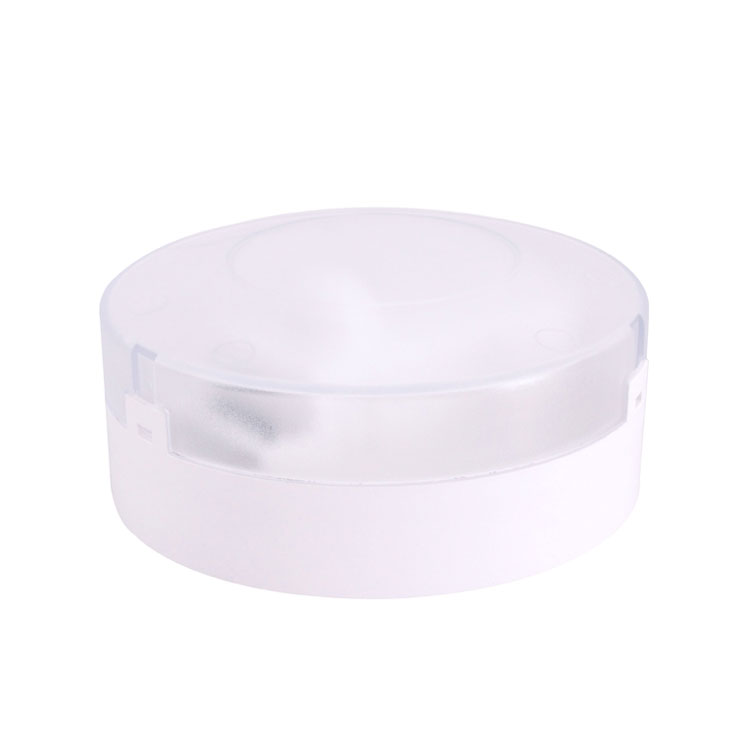

Микротолқынды доплерлік радар сенсоры
Микротолқынды доплерлік радар сенсоры - 360° диапазонды анықтай алатын қозғалатын объект сенсоры және оның жұмыс жиілігі 5,8 Г. Бұл өнімнің артықшылығы - тұрақты жұмыс күйі (тұрақты жұмыс температурасы: -15°C~+70°C), PD -MV1007A микротолқынды сенсорды (жоғары жиілікті шығыс<0,2 мВт) қабылдайды, сондықтан ол қауіпсіз және инфрақызыл сенсорға қарағанда жақсырақ жұмыс істейді.
Үлгі:PD-MV1007A
Сұрау жіберу
Микротолқынды доплерлік радар сенсоры
Техникалық сипаттамалар
|
Қуат көзі: 90-240V/AC Қуат жиілігі: 50/60 Гц Тасымалдау қуаты: <0,2 мВт Номиналды жүктеме: 1200Вт/5А,Макс,вольфрам(cosφ=1)(220-240В/AC) 300Вт/2,5А,Макс,флуоресцентті(cosφ=0,5)(220-240В/AC) 600Вт/5А,Макс,вольфрам(cosφ=1)(100-130V/AC) 150Вт/2,5А,Макс,флуоресцентті(cosφ=0,5)(100-130В/AC) |
Орнату орны: төбеге орнату HF жүйесі: 5,8 ГГц CW электр толқыны, ISM диапазоны Жұмыс температурасы: -15°C~+70°C Анықтау бұрышы: 360° Анықтау диапазоны: 2м-5м-8м-10м (радиусы), реттелетін Уақыт параметрі: 6сек-1мин-3мин-5мин-10мин-15мин, реттелетін Жарықты басқару: <10LUX-100LUX-300LUX-2000LUX, реттелетін Қуатты тұтыну: шамамен 0,5 Вт |
| ЕСКЕРТУ:бұл сенсордың жоғары жиілікті шығысы <0,2 мВт - бұл ұялы телефонның немесе микротолқынды пештің беру қуатының бір 5000 . |
|
Қолдану өрісі және кіріспе
PD-MV1007A — 360° диапазонды анықтай алатын қозғалатын нысан сенсоры және оның жұмыс жиілігі 5,8 Г. Бұл өнімнің артықшылығы – тұрақты жұмыс күйі (тұрақты жұмыс температурасы: -15°C~+70°C), PD- MV1007A инфрақызыл сенсорға қарағанда қауіпсіз және жақсырақ жұмыс істеуі үшін микротолқынды сенсорды (жоғары жиілікті шығыс<0,2 мВт) қабылдайды.
Төмендегі диаграмма ретінде көрсетілген: S1, S2 , S3 , S4, S5 параметрлерін өнімдердің кешігу уақытын орнату арқылы, S6, S7 параметрлерін өнімдерді анықтау ауқымын орнату үшін, S8, S9, S10 параметрлерін жарықты орнату арқылы орнату арқылы -өнімдерді бақылау.
Жарық шамын шамамен 20 сағат аралығындағы кез келген уақыт аралығында ҚОСУЛЫ күйде болатындай етіп орнатуға болады. 6 секунд және максимум 15 мин. Осы уақыт өткенге дейін анықталған кез келген қозғалыс таймерді қайта іске қосады. Анықтау аймағын реттеу және серуендеу сынамасын орындау үшін ең қысқа уақытты таңдау ұсынылады. Қосқышты «1» ретінде «ҚОСУ» күйіне тартыңыз, қосқышты «0» күйіне тартыңыз, қосқыштың орны мен сәйкес анықтау диапазоны кесте келесідей:
Бұл, негізінен, сигнал анықталған сәттен бастап шамның автоматты түрде өшетініне дейінгі кідіріс уақытын реттеуге арналған. Кешіктіру уақытын практикалық қажеттілікке қарай анықтауға болады. Бірақ сіз қуатты үнемдеу үшін кешіктіріп күту уақытын төмендеткеніңіз жөн, өйткені микротолқынды сенсордың үздіксіз сезілуі бар, өйткені үздіксіз сезілу функциясы бар, яғни кешіктіріп бастау уақыты аяқталғанға дейін анықталған кез-келген қозғалыс таймерді қайта бастайды және жарық жалғасады анықтау ауқымында адам болған жағдайда ғана.
Анықтау диапазоны параметрі (сезімталдық)
Анықтау диапазоны - сенсор шамын 2,5 м биіктікке орнатқаннан кейін жер бетінде пайда болған азды-көпті дөңгелек анықтау аймағының радиустарын сипаттау үшін қолданылатын термин, қосқышты ҚОСУ күйіне "1" ретінде тартыңыз, қосқышты ӨШІРІЛІ күйіне тартыңыз. позициясы «0», ауыстырғыштың орны және сәйкес кестенің анықтау диапазоны келесідей:
НАЗАР АУДАРЫҢЫЗ:Бұл өнімді пайдаланған кезде, сізге қажетті тиісті орынға сезімталдығын реттеңіз, максимумға сезімталдықты реттеңіз, өнімнің дұрыс жұмыс істемеуі үшін, дұрыс жұмыс істемеу үшін, сезімталдық тым жоғары жел соққан жапырақтар мен перделер, ұсақ жануарлар және электр желісі мен электр жабдығының кедергісі - - - - - - - - - үлкен желдің жапырақтары мен перделері, ұсақ жануарлар. Олардың барлығы өнім қалыпты жұмыс істемейді!
Өнім қалыпты жұмыс істемесе, сезімталдықты тиісті түрде төмендетіп көріңіз, содан кейін оны сынап көріңіз.
Өнімдерге электр желісі импульсінің кедергісін болдырмау шешімдері:
Аймақтық кедергілердің электр желісінің айырмашылығына байланысты кедергі импульсі белгісіз, сондықтан пайдаланушыға пайдалану кезінде сезімталдықты максиумға реттеу ұсынылмайды.
Ұсыныс: сезімталдықты сәйкес қашықтыққа орнатыңыз және реттеңіз, дұрыс жұмыс істемеу үшін максималды сезімталдықты орнатпаңыз.
Жарықты басқару параметрі
Таңдалған жарық реакциясының шегі шамамен шамамен шексіз болуы мүмкін. 10-2000люкс, қосқышты ҚОСУ күйіне "1" ретінде тартыңыз, ажыратқышты "0" ретінде OFF күйіне тартыңыз, ауыстырып-қосқыштың орны мен сәйкес кестенің анықтау ауқымы
1. Тербелетін нысанға орнату дұрыс жұмыс істемеуге әкеледі.
2. Жел соққан діріл перде дұрыс жұмыс істемеуге әкеледі, сәйкес орнатылған орынды таңдаңыз.
3. Қозғалыс көп болатын жерге орнату дұрыс жұмыс істемеуге әкеледі.
4. Жақын жерде кейбір жабдық шығаратын ұшқындар пайда болса, бұл дұрыс жұмыс істемеуіне әкеледі.
Ақаулық себебін іздеу және түзету
| Кінә | Сәтсіздік себебі | Шешім |
| Жүктеме жұмыс істемейді. | Жарықтандыру дұрыс орнатылмаған. | Жүктеме параметрін реттеңіз. |
| Жүк бұзылған. | Жүктемені өзгертіңіз. | |
| Қуат өшірулі. | Қуатты қосыңыз. | |
| Жүктеме үнемі жұмыс істейді. | Анықтау аймағында үздіксіз сигнал бар. | Анықтау аймағының параметрлерін тексеріңіз. |
| Жүктеме қозғалыс сигналы анықталмаған кезде жұмыс істейді. | Шам дұрыс орнатылмаған, сондықтан сенсор сенімді сигналдарды анықтай алмайды. | Орнату орнын қайта реттеңіз. |
| Қозғалыс сигналы сенсор арқылы анықталады (қабырғаның артындағы қозғалыс, ұсақ заттардың қозғалысы және т.б.) | Анықтау аймағының параметрлерін тексеріңіз. | |
| Қозғалыс сигналы анықталған кезде жүктеме жұмыс істемейді. | Қозғалыс жылдамдығы тым жылдам немесе анықталған анықтау аймағы тым кішкентай. | Анықтау аймағының параметрлерін тексеріңіз. |
Анықтау қашықтығы металл немесе шыны материалдардың микротолқынды электромагниттік өрісіндегі шағылысу үшін көбейтілуі мүмкін. Осылайша, сәйкес анықтау қашықтығына жету үшін сезімталдықты төмендетіңіз. Қатені анықтауды болдырмау үшін SENS тұтқасын ешқашан максималды мәнге бұрмаңыз. Сондай-ақ қоршаған орта қате әрекетке әкеледі, мысалы: өтіп бара жатқан автомобильдер немесе желдің әсерінен адасып жүрген заттар. Өнімдерді бір-бірінен 4 метрден артық орнату керек, әйтпесе олардың арасындағы кедергі қате әрекетті тудырады.
● Кәсіби орнату арқылы растаңыз.
● Орнату жəне алу əрекеттері алдында қуат көзін өшіріңіз.
● Қауіпсіздік мақсатында электр қуатын өшіргеніңізге көз жеткізіңіз.
● Дұрыс пайдаланбау шығындарға әкелді, өндіруші ешқандай жауапкершілік көтермейді.
Біз өнімнің сапасы мен сенімділігін арттыруға міндеттіміз, алайда, барлық электрондық қондырғылардың тиімсіз болуы мүмкін, бұл кейбір қиындықтарға әкеледі, бұл кейбір қиыншылықтарға әкеледі
Бұл нұсқаулықты біздің рұқсатымызсыз басқа мақсаттар үшін көшіруге болмайды.
