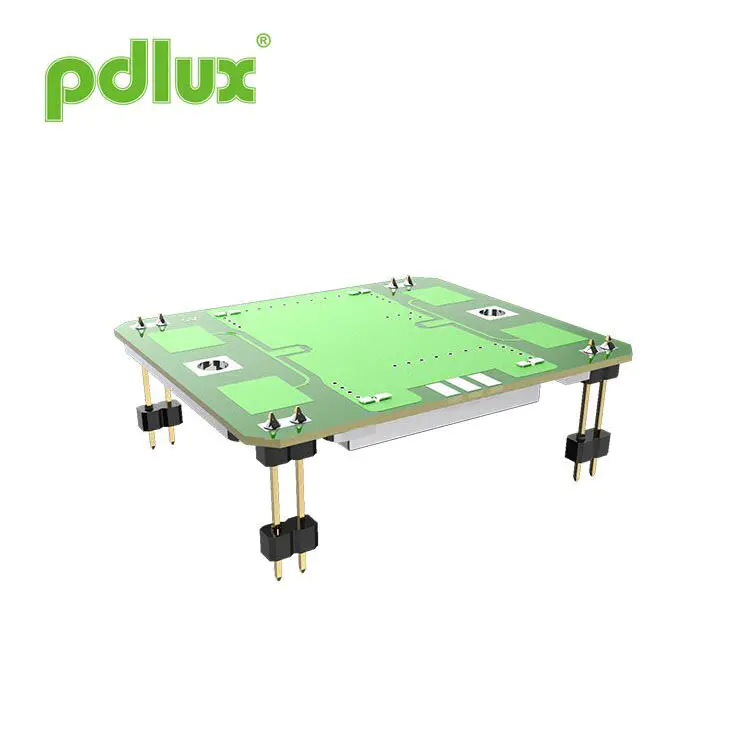

Pd-v9-h x-диапазон диапазонының модулі кең бұрышты анықтаумен
Сенімді және энергияны үнемдейтін радар қозғалыс сенсорын іздейсіз бе? PD-V9-H X-Band Doppler модулі кең бұрышпен анықтаумен, сіздің ең жақсы таңдауыңыз. Бұл 10,525 ГГц және 10.687 ГГц арасындағы X-диапазонды DOPPLER радульдік модулі. Ол кең H-жазықты анықтау және тар электронды дәлдіктермен ерекшеленеді, бұл қауіпсіздікті бақылау, қозғалыс-сенсорлық шамдар, автоматты есіктер және басқа мобильді нысандарды анықтау жүйелері сияқты қосымшалар үшін жақсы үйлеседі. Қуат аз талаптары үшін пайдаланушылар PWM режиміне ауыса алады, бұл жұмыс тогын тиімді азайтады. Жылдам жеткізу арқылы және сатудан кейінгі қолдаудан кейін, ол ақылды сенсорлық шешімдердің кең спектрі үшін сенімді нұсқа.
Үлгі:PD-V9-H
Сұрау жіберу
Мөлшер
Ерекше өзгешеліктері
- Жиілікті параметр: 10.525-10.587ГГ
- Патч антеннасын қосқанда
- дро: диэлектрлік резонатор OSCILOTO
- Тұрақты ток ағыны
- Шағын мөлшер
- ROHS сәйкестігі
Еректерлер
| Зат | Еректерлер | |
| Жиілік параметрі | 10.525-10.587GHZ (әр түрлі талаптарға сәйкес жасалған) | |
| Жай-күй | Ta = +25 c, шарап = +5 VDC | |
| Жұмыс кернеуі | +5.0 ± 0,5 VDC | |
| Жұмыс істеп тұрған ток | <32 мен түр. | |
| Шығу қуаты | 20 МВт (13 DBM) e.i.r.p.p. тип. | |
| Жиілік тұрақтылығы | ± 5 МГц макс. (TA: -30-ден +55 с) | |
| Қайтар- шығын сезімталдығы | -90 DBC SY. | |
| Екінші гармоникалық шығарындылар | -40 DBM ауқымы | |
| Антеннаның бөртпесі (-3 дБ) | E-ұшақ | 36 дәрежелі ном. (Ореикалық толық бұрыш 72 градус) |
| Н-жазықтық | 72 дәрежелі ном. (Ореикалық толық бұрыш 144 градус) | |
| RF интерфейсі | Патч антеннасы | |
| Температура диапазоны | -30-ден +55 с (стандартты пайдалану ауқымы), -40 - +80 с-ге дейін (максималды пайдалану ауқымы) | |
| Сәйкестік туралы ереже | ETS 300 440 | |
Радиациялық үлгі
Қысқаша кіріспе
PD-V9-H X-Band Doppler модулі кең бұрышты анықтаумен, X-диапазонда жұмыс істейді. Жұмыс жиілігі 10,525 ГГц жиілік диапазонында 10.687 ГГц-ге дейін. Пайдаланушылар өздігінен орналасқан елдің жиіліктік ережелеріне сәйкес теңшеу негізінде сатып алулар жүргізуі керек. Мысалы, 10.525 ГГЗ, 1 0,587ГГ, 10.687ГГц. PD-V9 сериялы датчиктер қауіпсіздік және қадағалау қосымшалары өнімдері, есік датчиктерінде, мобильді сенсорлар, IOT сенсорлары, жылдам датчиктер, жылдам датчиктер және түрлі ұялы датчиктер өнімдері.
Сенсордың H-жазықты үлкен бұрышын анықтау және ePlan ұсақ бұрыштарын анықтау бар. Пайдаланушылар сенсорды пайдалану кезінде қажет болған жағдайда әр түрлі бұрыштарда түзете алады. Пайдаланушылар сенсордың жұмыс тогын мүмкіндігінше аз болуын қаласа, сіз датчиктің қуат көзі режимін PWM (кезекші цикл) режимін, бұл жұмыс тогын тиімді түрде азайта алады.
Кездейсоқ проблемалар
Пайдаланушылар бастапқы сенсорды пайдалану немесе тікелей ауыстыру кезінде келесі мәселелерді тапқан кезде.
1. Бірінші қолдану:
PD-V9 сериялы сенсорды бірінші рет қолданып, жоғары сезімталдыққа тап болсаңыз және сезімталдықтың жеткіліксіздігіне тап болсаңыз, алдымен күшейту тізбегінің пайда болу күйін тексеруіңіз керек. Және MCU-дің сигналдарды өңдеуге арналған әдісі сәйкес келе ме. Жалпы, шешім табу оңай.
2. Бұрын пайдаланылған сенсорларды тікелей алмастырған кезде пайда болуы мүмкін мүмкін мәселелер:
Бұрын пайдаланылған датчиктерді тікелей ауыстырған кезде, сонымен қатар жоғары сезімталдық пен сезімталдықтың аздығы болуы мүмкін, оларды оңай шешуге болады. Күшейту тізбегін жоғарылату немесе күшейту тізбегінің пайда болуын азайту жеткілікті. MCU алгоритмін өңдеудің сигналын қарастырудың қажеті жоқ.
Пайдалану кезінде жаңадан бастаушыларға қажет болуы мүмкін:
Егер сіз PD-V9 сериялы датчиктерді пайдаланып, көмекке мұқтаж болсаңыз, көмекке мұқтаж болсаңыз. Бізбен электрондық пошта арқылы хабарласа аласыз. Жалпы сөйлеу, жауаптар алуға болады.
Өнімді енгізу:
Өнімнің кіріспесін PDLUX қажет болған кезде кез келген уақытта өзгертеді және жетілдіре алады. Міндетті түрде барлығына уақтылы хабарланбайды.
