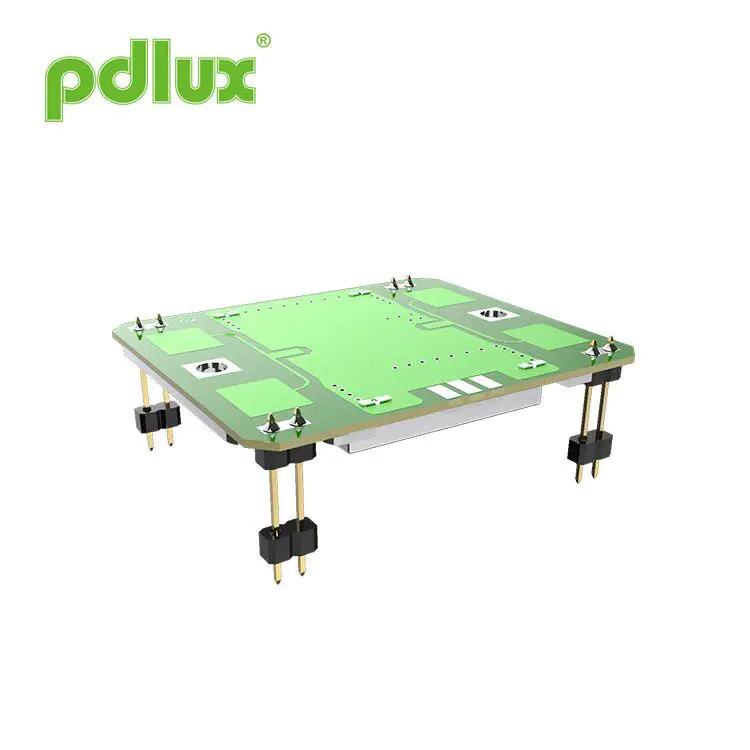

Pd-v9-p x-диапазоны жоғары дәлдігі бар микротолқынды қозғалыс сенсоры
Дәлелдеу, өнімділік және теңшелім-pd-v9-p v9-p x-диапазоны жоғары дәлдігі жоғары микротолқынды қозғалыс сенсоры заманауи ақылды анықтау жүйелерінің талаптарына сәйкес келеді. PD-V9-P - бұл әр түрлі ортада дәл анықтауға арналған X-Band Motion Sensor жоғары сезімталдық. Ол жергілікті ережелерді сақтау үшін жиілікті теңшеу (10,525 ГГц, 10.587ГГ, 10.587ГГ, 10.687ГГц) қолдайды. Жылдам жауап және сенімді қозғалысты бақылаумен, ол IOT құрылғыларына, ақылды жарықтандыруға, автоматтандырылған жүйелерге және өнеркәсіптік қозғалыс сезіміне өте ыңғайлы. Оның икемді монтаждық дизайны және PWM Төмен қуат режимі оны энергияны саналы түрде қолдануға жарамды етеді. Біз сіздің жетістіктеріңізді қамтамасыз ету үшін толық техникалық қолдауды және уақтылы жеткізілім ұсынамыз.
Үлгі:PD-V9-P
Сұрау жіберу
Мөлшер
Ерекше өзгешеліктері
- Жиілікті параметр: 10.525-10.587ГГ
- Патч антеннасын қосқанда
- дро: диэлектрлік резонатор OSCILOTO
- Тұрақты ток ағыны
- Шағын мөлшер
- ROHS сәйкестігі
Еректерлер
| Зат | Еректерлер | |
| Жиілік параметрі | 10.525-10.587GHZ (әр түрлі талаптарға сәйкес жасалған) | |
| Жай-күй | Ta = +25 c, шарап = +5 VDC | |
| Жұмыс кернеуі | +5.0 ± 0,5 VDC | |
| Жұмыс істеп тұрған ток | <32 мен түр. | |
| Шығу қуаты | 20 МВт (13 DBM) e.i.r.p.p. тип. | |
| Жиілік тұрақтылығы | ± 5 МГц макс. (TA: -30-ден +55 с) | |
| Қайтар- шығын сезімталдығы | -90 DBC SY. | |
| Екінші гармоникалық шығарындылар | -40 DBM ауқымы | |
| Антеннаның бөртпесі (-3 дБ) | E-ұшақ | 36 дәрежелі ном. (Ореикалық толық бұрыш 72 градус) |
| Н-жазықтық | 72 дәрежелі ном. (Ореикалық толық бұрыш 144 градус) | |
| RF интерфейсі | Патч антеннасы | |
| Температура диапазоны | -30-ден +55 с (стандартты пайдалану ауқымы), -40 - +80 с-ге дейін (максималды пайдалану ауқымы) | |
| Сәйкестік туралы ереже | ETS 300 440 | |
Радиациялық үлгі
Қысқаша кіріспе
PD-V9 сериялы жарықтылық сенсоры X-диапазонда жұмыс істейді. Жұмыс жиілігі 10,525 ГГц жиілік диапазонында 10.687 ГГц-ге дейін. Пайдаланушылар өздігінен орналасқан елдің жиіліктік ережелеріне сәйкес теңшеу негізінде сатып алулар жүргізуі керек. Мысалы, 10.525 ГГЗ, 1 0,587ГГ, 10.687ГГц. PD-V9 сериялы датчиктер қауіпсіздік және қадағалау қосымшалары өнімдері, есік датчиктерінде, мобильді сенсорлар, IOT сенсорлары, жылдам датчиктер, жылдам датчиктер және түрлі ұялы датчиктер өнімдері.
Сенсордың H-жазықты үлкен бұрышын анықтау және ePlan ұсақ бұрыштарын анықтау бар. Пайдаланушылар сенсорды пайдалану кезінде қажет болған жағдайда әр түрлі бұрыштарда түзете алады. Пайдаланушылар сенсордың жұмыс тогын мүмкіндігінше аз болуын қаласа, сіз датчиктің қуат көзі режимін PWM (кезекші цикл) режимін, бұл жұмыс тогын тиімді түрде азайта алады.
Кездейсоқ проблемалар
Пайдаланушылар бастапқы сенсорды пайдалану немесе тікелей ауыстыру кезінде келесі мәселелерді тапқан кезде.
1. Бірінші қолдану:
PD-V9-P X-диапазоны микротолқынды қозғалыс сенсорын бірінші рет жоғары дәлдікпен және жоғары сезімталдыққа тап болған кезде, жоғары сезімталдыққа немесе сезімталдықтың жеткіліксіздігіне тап болсаңыз, алдымен күшейту тізбегінің күйін тексеруіңіз керек. Және MCU-дің сигналдарды өңдеуге арналған әдісі сәйкес келе ме. Жалпы, шешім табу оңай.
2. Бұрын пайдаланылған сенсорларды тікелей алмастырған кезде пайда болуы мүмкін мүмкін мәселелер:
Бұрын пайдаланылған датчиктерді тікелей ауыстырған кезде, сонымен қатар жоғары сезімталдық пен сезімталдықтың аздығы болуы мүмкін, оларды оңай шешуге болады. Күшейту тізбегін жоғарылату немесе күшейту тізбегінің пайда болуын азайту жеткілікті. MCU алгоритмін өңдеудің сигналын қарастырудың қажеті жоқ.
Пайдалану кезінде жаңадан бастаушыларға қажет болуы мүмкін:
Егер сіз PD-V9 сериялы датчиктерді пайдаланып, көмекке мұқтаж болсаңыз, көмекке мұқтаж болсаңыз. Бізбен электрондық пошта арқылы хабарласа аласыз. Жалпы сөйлеу, жауаптар алуға болады.
Өнімді енгізу:
Өнімнің кіріспесін PDLUX қажет болған кезде кез келген уақытта өзгертеді және жетілдіре алады. Міндетті түрде барлығына уақтылы хабарланбайды.
