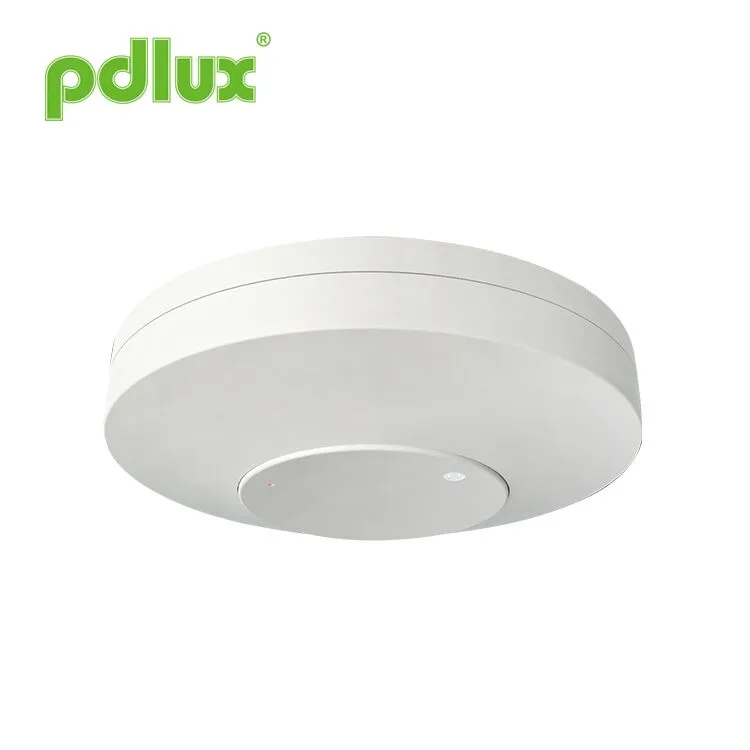

PDLUX PD-M330-C 5.8 ГГц Мм вмвава Адамның болуы Детектор
Көрсетілген аймақтағы адамдарды анықтау үшін FMCW пайдаланыңыз. Адамның дұрыстығын нақты анықтау алгоритмімен радар сигналын өңдеуді біріктіру арқылы, адами анықтаманы қол жеткізуге болады, бұл адамның қозғалмалы және стационарлық мақсаттарын анықтай алады. Биологиялық қатысу (негізінен адам денесі адам денесі), мысалы, адам ағзасында адам ағзасына, соның ішінде ұйқыдағы адамдарды, соның ішінде адам ағзасына сезімтал болуы мүмкін.
Үлгі:PD-M330-C
Сұрау жіберу
Қысқаша мазмұндама
Көрсетілген аймақтағы адамдарды анықтау үшін FMCW пайдаланыңыз. Адамның дұрыстығын нақты анықтау алгоритмімен радар сигналын өңдеуді біріктіру арқылы, адами анықтаманы қол жеткізуге болады, бұл адамның қозғалмалы және стационарлық мақсаттарын анықтай алады. Биологиялық қатысу (негізінен адам денесі адам денесі), мысалы, адам ағзасында адам ағзасына, соның ішінде ұйқыдағы адамдарды, соның ішінде адам ағзасына сезімтал болуы мүмкін.
Еректерлер
| Жұмыс жиілігі: | 5.8 ГГГ |
| Номиналды жүктеме: | 800 Вт (резистивті) / 300 Вт (сыйымдылығы) |
| Номиналды кернеу: | 100-240V AC, 50 / 60HZ |
| Шығу сигналы: | Қосу / өшіру қосқышы |
| Күту режиміндегі қуат тұтыну: | <0,4W |
| Орнату биіктігі: | 2.5-6м |
| Анықтау радиусы: | > 2-6 м (реттелетін) |
| Жеңіл басқару ауқымы: | 5-300lux - күндізгі күн |
| Кешіктіріп тоқтату: | 10 секундтан 8 минутқа дейін (Кешіктіріп тоқтатуды орнатыңыз Қажет болса) |
| Қорғау деңгейі: | IP20 |

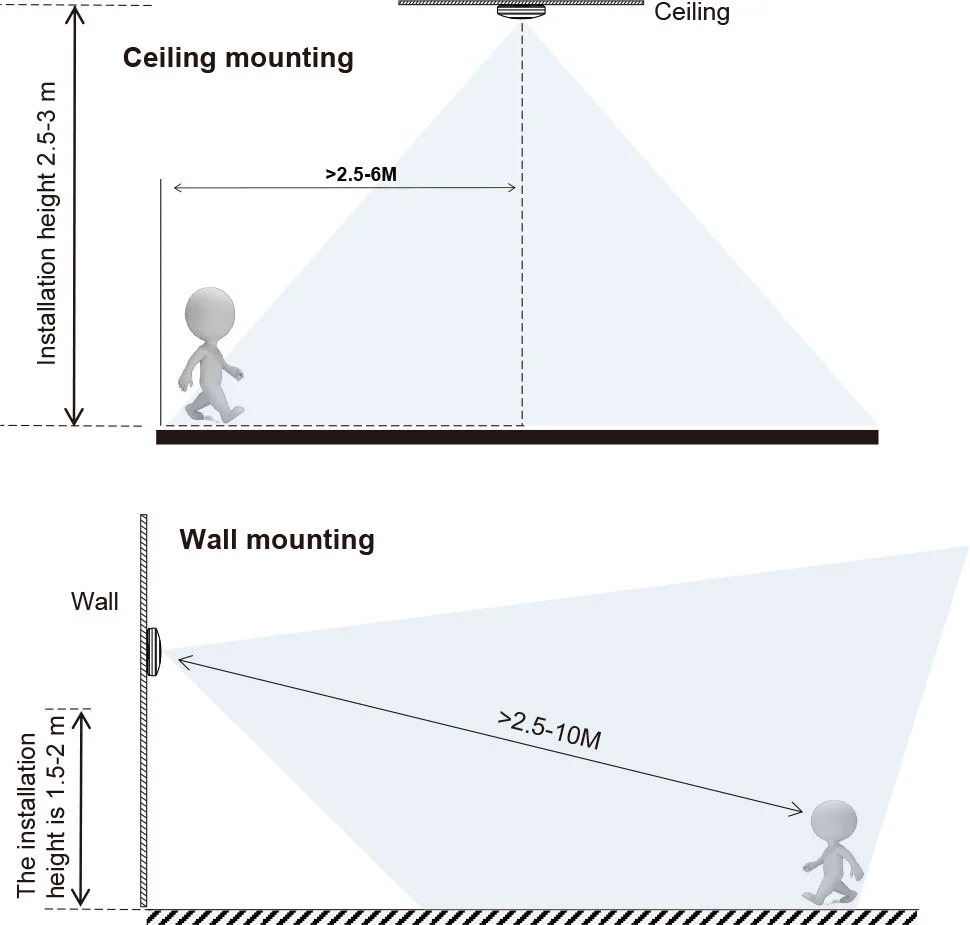

Анықтау аймағын таратудың схемалық диаграммасы
Қызмет ету
Күндіз-түні автоматты түрде анықтаңыз. Сіздің қалауыңызға сәйкес қоршаған ортаның жарығын реттей алады. Реттеуге келетін болсақ, тестілеу жолын қараңыз.
Уақыт кешіктіріп кешіктіру үздіксіз қосылады: бірінші индукциядан кейін екінші индукциялық сигнал алған кезде, ол бірінші рет кешіктіріп бастауыш базада уақытты толықтырады. (Уақыт)
Кешіктіріп реттеуді түзету: қажет болған жағдайда орнатуға болады. Минималды мәні - 10 секунд, ал максималды мәні - 8 минут

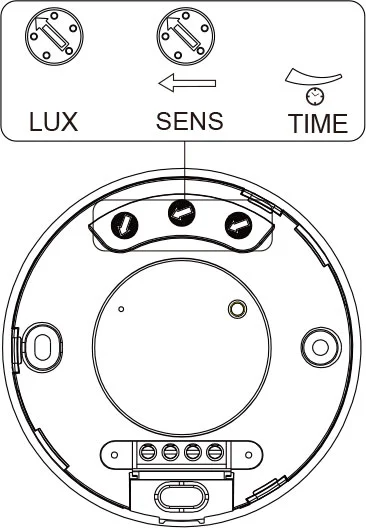

(1) Жеңіл басқару параметрі
Жұмыс жарығын реттеңіз. Оны арттыру үшін сағат тілімен бұраңыз және оны азайту үшін сағат тіліне қарсы бұраңыз. Мини-ге қосылған кезде, ол тек 10LUX шамының астында жұмыс істейді, ол MAX деңгейіне ауысады, ол кез-келген жарық басқарады.
(2) Уақытты орнату
Жүктеме жұмысының уақытын реттеңіз. Оны арттыру үшін сағат тілімен бұраңыз және оны азайту үшін сағат тіліне қарсы бұраңыз. Уақытты орнату шамамен 8мин, ал максимумға дейін, ал уақыт параметрі минуттан кейін шамамен 10сек болады.
(3) Диаметрі ауқым параметрлері (сезімталдық)
Анықтау қашықтығы сағат тіліне қарсы бұраңыз, сағат тіліне қарсы бұраңыз, ал төменге қарай сағат тілімен төменге бұрылады.
Радарды анықтаудың максималды диапазоны адам денесі мен сенсор арасындағы 6M тік сызығы болып табылады, ал анықтау ауқымы 2-6 м.
ЕСКЕРТПЕ: Жарық автоматты түрде сөнген кезде, сенсор басқа қозғалысты анықтауға дайын болғанға дейін 1 секунд кетеді, яғни 1 секундтан кейін сигнал автоматты түрде автоматты түрде болуы мүмкін.
Бұл негізінен кешіктіріп бастау уақытын түзетуге арналған, ал сигналы анықталған сәттен бастап жарық автоматты түрде өшеді. Сіз кешіктіріп бастау уақытын практикалық қажеттілікке қарай аласыз. Бірақ сіз энергияны үнемдеу үшін кешіктіріп күту уақытын төмендеткеніңіз жөн, өйткені инфрақызыл сенсордың үздіксіз сезілу функциясы бар, өйткені кешіктіріп түскен уақытқа дейін анықталған кез-келген қозғалыс таймерді қайта бастайды және егер детальды диапазонда адам болса ғана жалғасады.

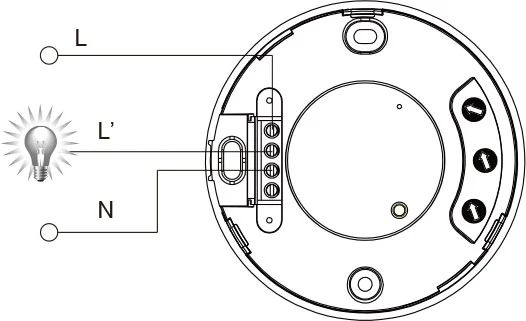

Қосылу-сым схемасы
● N, L қуатымен қосыңыз;
● N, L 'қосылыңыз.

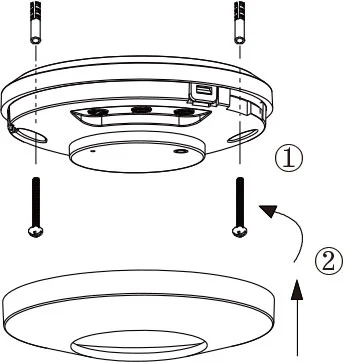

Орнату жөніндегі нұсқаулық
ЕСКЕРТУ:
Қуатты өшірмес бұрын
Сынама
1. Lux тұтқасын сағат тілімен сағат тілімен максимумға (күнге) бұраңыз. Сағатты сағат тіліне қарсы сағат тіліне қарсы бұраңыз.
2. Қуатты қосқаннан кейін, егер үздіксіз сигнал табылмаса, бақыланатын жүктеме 10 секундтан 8 минутқа дейін жұмыс істемейді.
3. Анықталғаннан кейін жүктеме жұмыс істейді және индикатор шамы жанады. 10 секундтан 8 минутқа дейін, егер үздіксіз сигнал анықталмаса, индикатор шамы жұмысын тоқтатады. Егер сигнал 10 секундтан кейін сигнал табылса, жүктеме жұмыс істеуі керек, индикатор шамы жанып, 5 секундтан 8 минутқа дейін жұмыс істеуді тоқтатыңыз. Қазіргі уақытта үздіксіз сигнал табылған жоқ.
4. Люкс тұтқасын сағат тіліне қарсы минимумға дейін бұраңыз. Егер тест 10LUX немесе одан жоғары деңгейде жүргізілсе, онда жүктеме жұмыс істемеу аяқталғаннан кейін жүктеме жұмыс істемеуі керек; Бірақ егер сіз анықтау терезесін мөлдір затпен (сүлгімен және т.б.) жабсаңыз, жүктеме жұмыс істейді. Сенсорлық сигналдар болмаған жағдайда, жүктеме 10 секунд ішінде 8 минут ішінде жұмыс істеуді тоқтатуы керек.
Бұл нұсқаулық осы өнімді ағымдағы мазмұнды бағдарламалауға арналған, өндірушіге ескертусіз өзгертулер мен модификациялар бар!
Нұсқаулықтың мазмұнын кез келген басқа мақсаттар үшін компанияның рұқсатынсыз көшіруге тыйым салынады.
