PDLUX PD-V12 24.125GHz бетті тану Мобильді зияткерлік зондтауды зертханалық модуль 24G CDM324

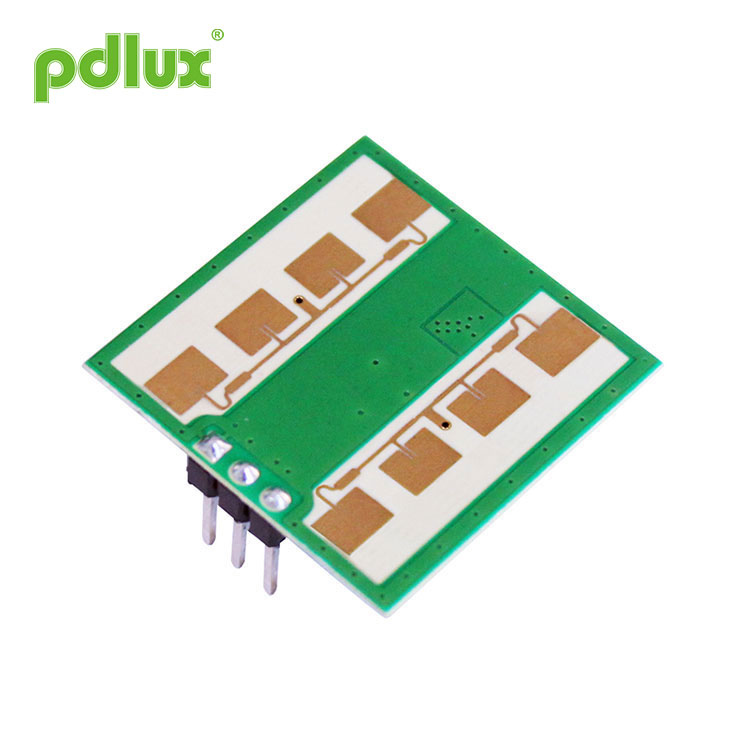

PDLUX PD-V12 24.125ГГц бетін тану Ақылды мобильді зондтау микротолқынды сенсорлы модуль 24G CDM324 - бұл K-Band биататикалық допплер-трансивер модулі. Бұл кіріктірілген резонатор осцилляторы (CRO) .Бұл модуль, PD-V12 қабырғаға орнатуға арналған жазық Антеннаны қабылдайды. Ол алдыңғы сигнал қабылдау қабілетін жақсарта алады және жанындағы соқыр аймақты азайтады. Оның өнімділігі нарықтағы сенсорларға қарағанда жақсы.
Үлгі:PDLUX PD-V12
Сұрау жіберу
PDLUX PD-V12 24.125ГГц бетті тану Мобильді зияткерлік зондтауды зертханалық модуль 24G CDM324
 |
Application of PDLUX PD-V12 24.125ГГц бетті тану Мобильді зияткерлік зондтауды зертханалық модуль 24G CDM324 â— интеллектуалды қосқыш â— қабырғаға іліп қою â— зиянкесті анықтау PDLUX PD-V12 24.125ГГц бетті тану Мобильді зияткерлік зондтауды зертханалық модуль 24G CDM324 is a K-Band Bi-Static Doppler transceiver modlue. It’s built-in Resonator Oscillator (CRO).This module, PD-V12 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. Бұл модуль жарықтандырудың автоматты сөндіргіштеріндегі толтыру датчигі үшін өте ыңғайлы, сонымен қатар төбеге орнатылатын бұзғыш детекторлары үшін де қолдануға болады. EN 300440-V2.1.1a € EN 62479：2010 сәйкес, RED директивасы-2014/53 / EU FCC 15.249 бөліміне сәйкес EN 62321 сәйкес ROHS директивасы - 2011/65 / EU REACH директивасына сәйкес - 1907/2006 / EC |
|
Параметр |
Ескертулер |
Мин |
Тип |
Макс |
Бірліктер |
|
Қуат кернеуі |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
Ағымдағы тұтыну |
Icc |
20 |
35 |
38 |
мА |
|
Жұмыс режимі |
Powered by PWM, it can control the working current at 3-15мА |
||||
|
Пульс ені |
Тпулс |
10 |
.S |
||
|
Жұмыс температурасы |
Жоғары |
-30~+85+100（Макс.） |
℃ |
||
|
Сақтау температурасы |
Tstg |
-10 |
+60 |
℃ |
|
|
Тұрақты уақыт |
|
<5 |
Ecсек |
||
|
Жиілікті орнату |
f |
24.000 |
24.125 |
24.250 |
ГГц |
|
Радиациялық қуат (EIRP) |
Пут |
<2.0 |
<2.5 |
<3.0 |
мВт |
|
Қоршаған орта ылғалдылығы |
45% ~ 65% |
РХ |
|||
WARNING: The actual detection range of PDLUX PD-V12 24.125ГГц бетті тану Мобильді зияткерлік зондтауды зертханалық модуль 24G CDM324 is related to the signal amplification gain of the circuit, the overall layout of the PCBA and the threshold of the MCU.
Ескертпе1: Сәулеленген шығарындылар FCC және CE ережелеріне сәйкес жасалған.
Ескерту2: Алынған сигнал күші (RSS) жалпы 70дБ жолды жоғалтудың 1 әдісімен өлшенеді.
Ескерту3: Шу кернеуі Анехой камерасының ішінде, шығыс портында 10 Гц-тен 100 Гц-қа дейін өлшенеді.
Ескертпе4: импульстік жұмыс
