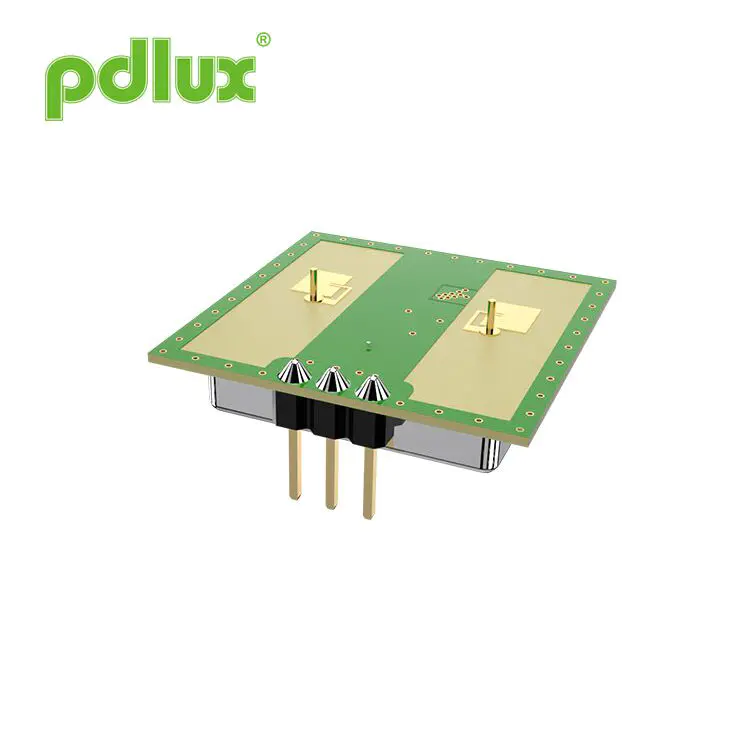

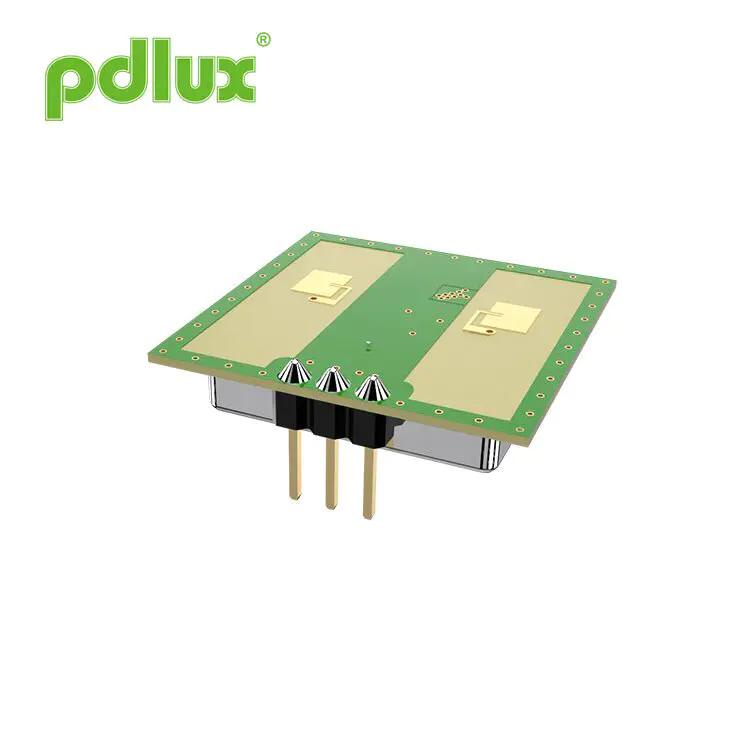

PDLUX PD-V12360a / B K-Band Smart қосылым және қауіпсіздік үшін жоғары сезімтал қозғалыс сенсоры

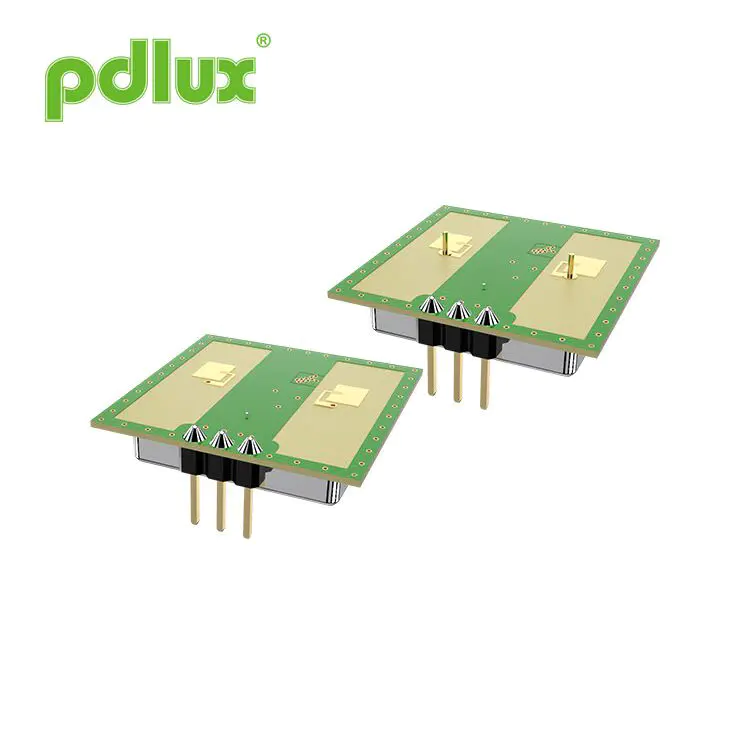

PDLUX PD-V12360a / B K-Band Smart Switch & Security үшін жоғары сезімтал қозғалыс сенсоры, K-Dance 360 градусын анықтау үшін PDLUX техникалық тобымен жасалған жоғары сезімталдық датчигі. Бұған V12360a және V12360B кіреді. А және В арасындағы өнімділік айырмашылығы әртүрлі деталық радиода жатыр.
Үлгі:PD-V12360A/B
Сұрау жіберу
PD-V12360a / B 24.125GHZ Микротолқынды пештің қозғалысы сенсоры
Қолдану
.Интеллектуалды коммутатор
.Қабырғаға ілінетін қосқыш
.Анықтаушы анықталды

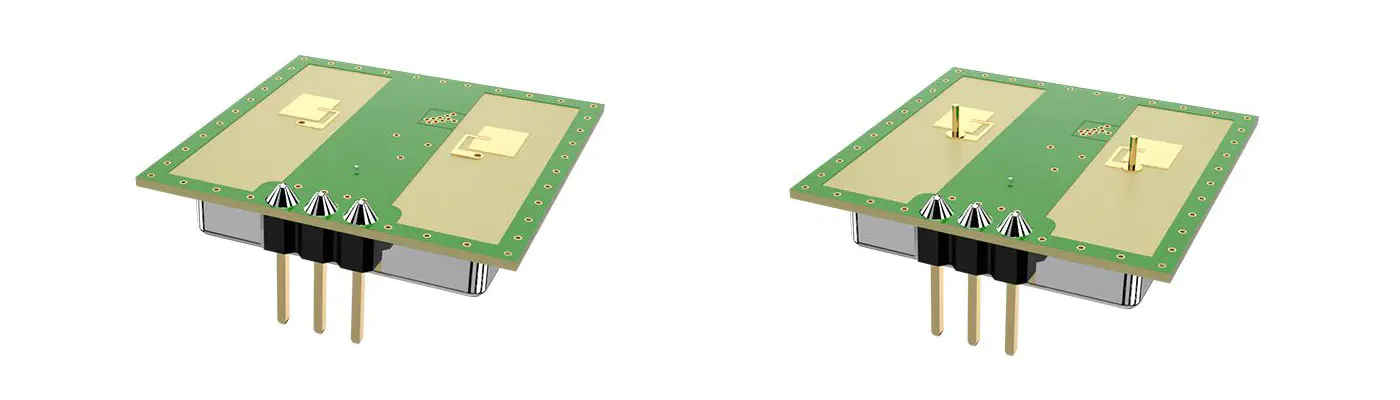

PD-V12360 сериялы сенсор - бұл дамыған жоғары сезімталдық датчигі K-Dange 360 градус анықтауға арналған PDLUX техникалық тобы. Бұл PDLUX PD-V12360a / B K-Band Smart қосылым және қауіпсіздік үшін жоғары сезімтал қозғалыс сенсоры V12360a және V12360b. А және В арасындағы өнімділік айырмашылығы әр түрлі анықтауға байланысты радио. Төменгі биіктікте орнатылған кезде, V12360A анықтау бұрышы одан үлкенірек V12360B. V12360A-ның 360 градус бұрышы 120 градусқа жатады (қараңыз) Төмендегі суреттегі), оны 5-тен аз биіктікпен орнату үшін қолдануға болады Есептегіштер. V12360B-дің 360 градус бұрышы 80 градус құрайды, оны пайдалануға болады Биіктігі 10 метрден аз өнімді орнату үшін. (Келесілерді қараңыз) сурет). Оны анықтау сезімталдығының ұзартылуы сигналдың шуылға қатынасына байланысты Пайдаланушы және АЕК бағдарламасының бағдарламалық алгоритмі жасаған күшейту тізбегі. Аналогтық сенсордың осы түрінің кең және икемді қолданылуының арқасында. Ол әлі де кеңінен қолданылады.

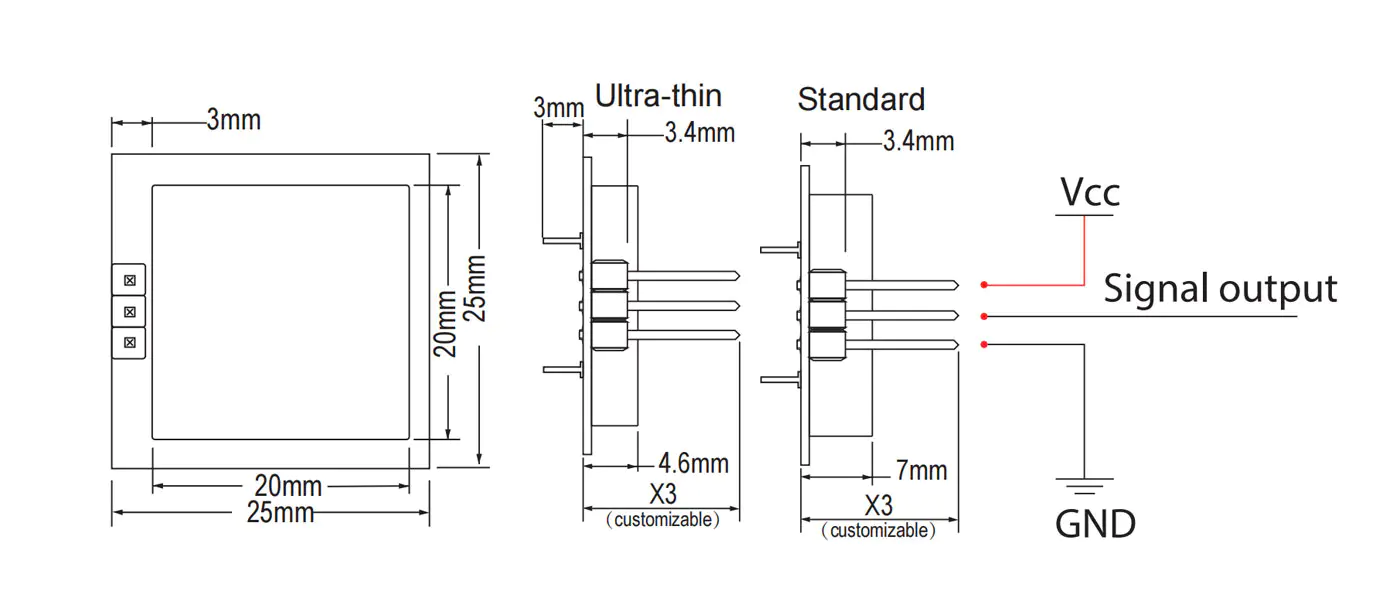

Өнімдер мөлшері
Анықтау диапазоны
Техникалық параметрлер
| Параметр | ЕСталдар | Мин | Жылдамдау | Еңбек | Қондырғылары |
| Кернеуі | Доц | 3.0 | 5.0 | 5.25 | V |
| Ағымдағы тұтыну | Үлгі | 20 | 35 | 38 | мама |
| Жұмыс режимі | PWM арқылы қуатталған, ол жұмыс күшін 3-15 мА-да басқара алады | ||||
| Импульстің ені | Тепусы | 10 | мкс | ||
| Жұмыс температурасы | Шың | -30 ~ + 85 | ℃ | ||
| Сақтау температурасы | Tstg | -0 | +60 | ℃ | |
| Тұрақты уақыт |
|
<5 | μSEC | ||
| Шу |
|
3.5 | 4.0 | 4.5 | mvrms |
| Жиілік параметрі | f | 24.000 | 24.125 | 24.250 | Гда |
| Жарықтандырылған қуат (AutHP) | Кездейсоқ | <2.0 | <2.5 | <3.0 | мв |
| Қоршаған ортаның ылғалдылығы | 45% ~ 65% | Р | |||
Ескерту: Нақты анықтау ауқымы тізбектің сигнал күшейтілуіне байланысты, PCBA жалпы схемасы және АЕК шегі.
ЕСКЕРТПЕ: Жарықтандырылған шығарындылар FCC және CE ережелеріне сәйкес жасалған.
ЕСКЕРТПЕ: Алынған сигнал күші (RSS) 70DB жолының жоғалуының 1 тәсілімен өлшенеді.
ЕСКЕРТПЕ: Шу кернеуі 10 Гц-ден 100 Гц-тен 100 Гц-ке дейін, анечоэт камерасында шығарылады. ЕСКЕРТПЕ: Импульстің жұмысы
Арнайы ескерту
Электр схемасының жалпы қалыңдығына байланысты, тек 0,52 мм. Шамадан тыс бүйір күш қолдану мыс фольганың сынуы мүмкін. Қас себеп Сенсорлық ақаулық.
