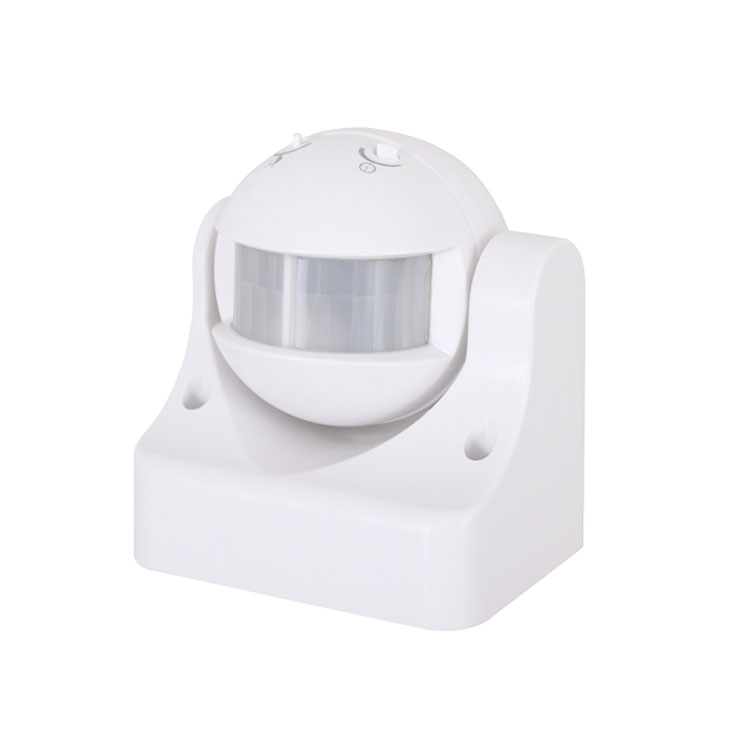

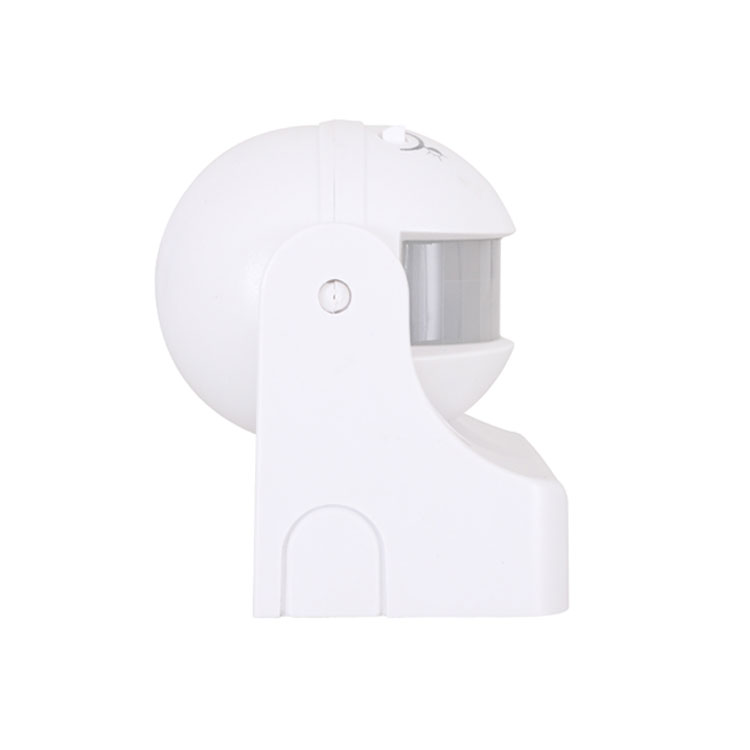

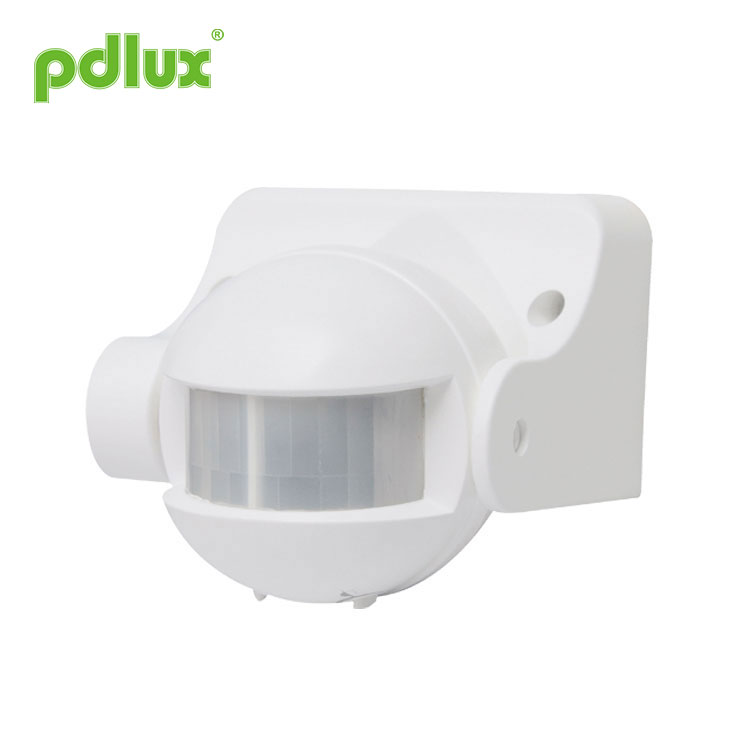

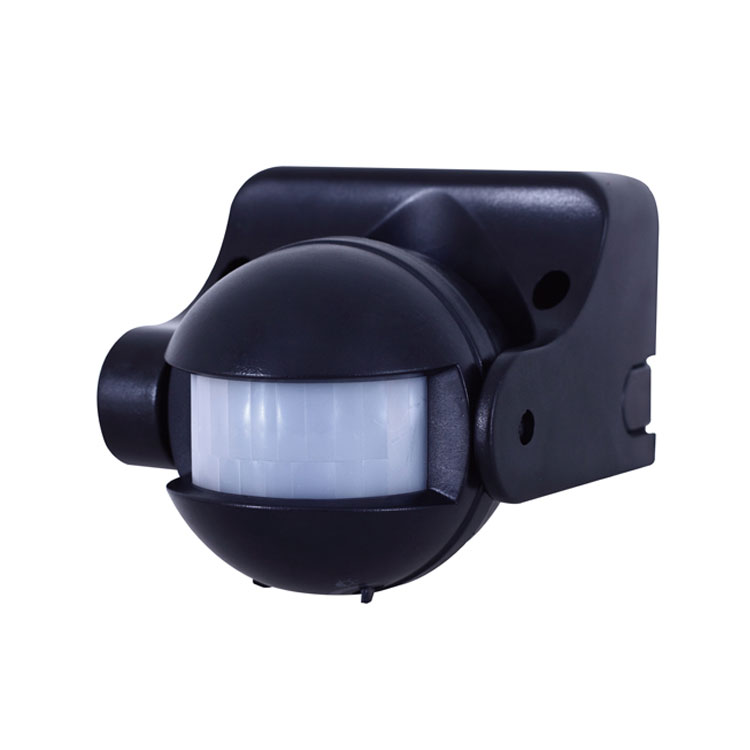

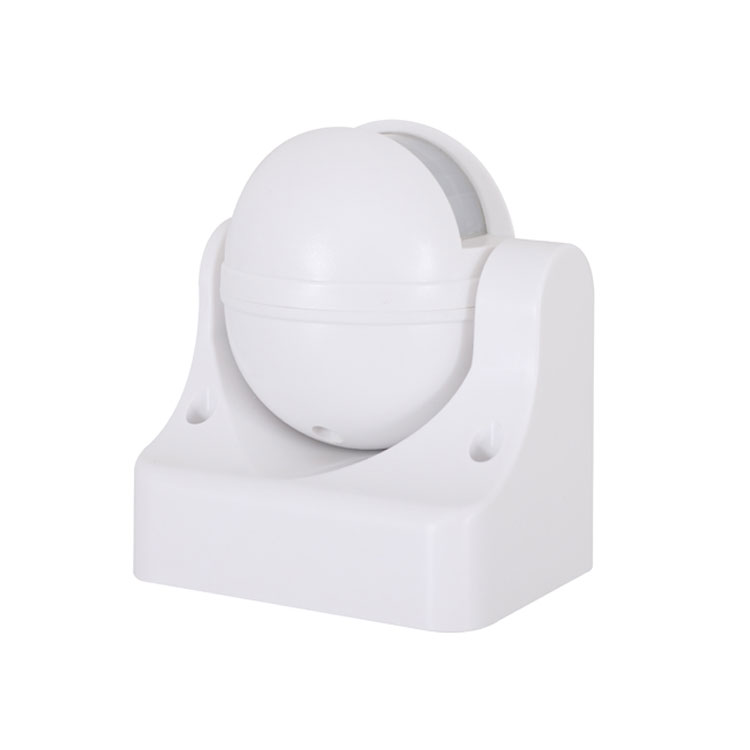

IP44 су өткізбейтін инфрақызыл сенсор

PD-PIR109-Z инфрақызыл қозғалыс сенсоры туралы нұсқаулық

Қысқаша мазмұны

IP44 су өткізбейтін инфрақызыл сенсор - сандық басқарылатын инфрақызыл пироэлектрлік интеллектуалды сенсор өнімі. Ол коммутатор туралы ақпаратты дәл есептеу үшін MCU пайдаланады және синус толқынының нөлдік нүктесінде қосылатын релені дәл басқарады, осылайша әрбір жүктеме қосылады. Синусалық толқынның нөлдік нүктесінде синусалды толқынның жоғары кернеуі қосылған кезде әдеттегі басқару режимінен туындаған ағынның пайда болу проблемасы болдырылмайды, әсіресе үлкен қуаттылық конденсаторының әсерінен үлкен ток зақымдану релесі пайда болады. жүктеме астындағы кернеу.

Ағымдағы электр жүктемелерінің әртараптандырылуына байланысты, әсіресе жарықдиодты шамдар, энергияны үнемдейтін шамдар және люминесцентті лампалардың барлығында сыйымдылығы әртүрлі конденсаторлар бар. Бұл эстафеталар үшін апат. Кейде 50 Вт жарықдиодты шам 80-ден 120А-қа дейінгі асқын токтар тудыруы мүмкін. 10А кәдімгі релесі ағынның 3 есе күшіне ғана шыдай алады және реле бірнеше күнде немесе бірнеше рет бұзылуы мүмкін. Сондықтан нарықтағы кәдімгі датчиктің қызмет ету мерзімі қысқа және жүктеме тогы аз.

Бұл мәселені шешу үшін, IP44 су өткізбейтін инфрақызыл датчигі синусалды толқын нөлдік потенциалда болған кезде жүктемені қосу үшін жетілдірілген цифрлық дәлдікті есептеуді қолданады, осылайша жүктеме асқын күші проблемасын шешеді, жүктеме қабілетін едәуір арттырады және қызмет ету мерзімін ұзартады. өнім Сенсорлық технологияны жаппай өндірудің ең соңғы басқару әдісі кез-келген жүктемені оңай басқара алады. Бұл орташа және жоғары деңгейлі өнім. Құны әдеттегі нұсқамен салыстырғанда жоғарылағанымен, өнімнің сенімділігі мен қызмет ету мерзімі айтарлықтай артады. Бұл өнім жан тыныштығын, тыныштықты және қауіпсіздікті таңдауға тең.

IP44 су өткізбейтін инфрақызыл датчиктің коммутациялық нұсқасы және конденсатордың төмен түсіру нұсқасы бар. Коммутациялық қуат көзінің нұсқасы 100 В-277 В дейінгі жұмыс кернеуіне және күту режимінде <0,5 Вт қуат тұтынуына ие. Негізінде, сыйымдылықты төмендететін нұсқада тек бір кернеу болуы мүмкін, ал күту режимінде тұтынылатын қуат> 0,7 Вт құрайды. Сіз өнімді таңдау кезінде оны ескеруіңіз керек.

Техникалық сипаттамалары

> LUX реттеу:
LUX қоршаған ортаның жарықтылығын білдіреді. LUX реттеу тетігін реттеу сенсорды индукцияға қандай жарықтандырғышпен қосқыңыз келетінін таңдауға мүмкіндік береді. Өзіңізге сәйкес келетін әдетті таңдаңыз.
20LUX ерітіндісіндегі кейбір таңдаулар жарықтандырылуы керек. Кейбіреулер индуктивті жарықтандыру үшін 50LUX қоршаған жарықтандыруды, ал кейбіреулері LUX реттеу тұтқасы максимумға келтірілген болса, кез келген уақытта индуктивті жарықтандыруды таңдайды.

> Уақытты реттеу:
Уақытты реттеу тетігі сенсор жарықты сезгеннен кейінгі уақытты реттеу үшін қолданылады, ал пайдаланушы индукциядан кейінгі кідіріс уақытын орынды таңдай алады.

Сенсор туралы ақпарат

Орнату және сақтық шаралары

IP44 су өткізбейтін инфрақызыл сенсорды орнату өте ыңғайлы, дәл орнату үшін қолайлы орынды таңдаңыз, датчикті қоршаған ортаға үлкен кедергі келтіретін жерге орнатпауға тырысыңыз; мысалы, кондиционер порты, жылу көзі порты және басқа орындар. Бұл позициялар сенсордың түсінігін тудыруы мүмкін болғандықтан, орнату позициясын таңдап, қуат кабелін жүктеме кабеліне дұрыс қосқаннан кейін, қуат қосылуы мүмкін.

1. Біріншіден, УАҚЫТТЫ минимумға дейін реттеңіз, содан кейін LUX максимумына келтіріңіз (күн ішінде жұмыс орны) және индукцияны тексеріңіз.

2. Егер сенсор сынақ кезінде жанып тұрса, сенсор алдында ешкім жоқ. Ол шам сөнгенше күту керек, ал оны адам денесінің қозғалысы 3 секундтан кейін қайтадан бастайды. Егер әрдайым ортасында жарықты жылжытатын біреу болса, ол әрдайым жанып тұрады және оны өшіру мүмкін емес.

3. Жоғарыда көрсетілген алдын-ала сынақ қалыпты болғаннан кейін, сіз сәйкес LUX мәнін және кешіктіру уақытын таңдай аласыз.

Байланыс-сым диаграммасы

L қоңыр N көк L 'қызыл L және n-ді қуатпен қосыңыз; L 'мен n-ді жүктеме арқылы қосыңыз.

1a € қуатты өшіру;
2ã € Төменгі қақпақтағы бұранданы босатыңыз, сымның саңылауын ашыңыз, қуат сымын өткізіп, төменгі қақпақ арқылы жүктеңіз;
3ã € Төменгі қақпақты үрленген бұрандамен таңдалған күйге бекітіңіз;
4ã € Қуат пен жүктеме сымын байланыс сымының бағанына жалғау сымының схемасына сәйкес қосыңыз;
5a € Сенсорды төменгі қақпаққа қойыңыз, бұранданы мықтап бұраңыз, содан кейін оны электрлендіріп, тексеріңіз.

Тест

> Жарықты басқару тетігін сағат тілінің бағытымен максимумға (SUN) бұраңыз, уақыт тетігін сағат тіліне қарсы минимумға бұраңыз;
> Қуатты қосыңыз, индикатор 30 секунд жыпылықтайды және жұмыс күйіне өтеді;
> Жүктеме бірінші рет сөнгенде, 5 секундтан кейін қайтадан мағынасын беріңіз, жүктеме жұмыс істеуі керек және индикатор шамы қызыл болады. Жүктеме 5 секунд ішінде жұмыс істеуі керек;
> LUX тұтқасын сағат тіліне қарсы минимумға бұраңыз, егер сіз оны жарық бақылауы 10LUX артық болғанда тексерсеңіз, жүктеме жұмыс істемей қалғаннан кейін индукциялық жүктеме жұмыс істемейді; егер сіз анықтау терезесін мөлдір емес затпен (сүлгімен және т.с.с.) жапсаңыз, жүктеме жұмыс істеуі керек, индукция сигналы жоқ жағдайда 5 сек ішінде жұмыс істеуі керек.

IP44 су өткізбейтін инфрақызыл сенсор туралы ескерту
> Электрик немесе тәжірибелі адам орнатуы керек;
> Оны мазасыздық объектісіне орнатудан аулақ болыңыз;
> Анықтаудың нәтижелері үшін анықтау терезелерінің алдында кедергі және қозғалатын заттар болмауы керек;
> Оны ауа температурасы, орталық жылыту және т.с.с. температура өзгеретін аймақтардың жанында орнатудан аулақ болыңыз;
> Қауіпсіздігіңізді ескере отырып, орнатқаннан кейін ілмекті тапқан кезде қақпақты ашпаңыз;
> Егер өнімнің нұсқауы мен функциясы арасында айырмашылық болса, өнімге басымдық беріңіз және сізге қосымша хабарламау үшін кешіріңіз.

Біраз мәселе және шешілген жол
1a € Жүктеме жұмыс істемейді:
а: қуат пен жүктеменің қосылу сымдарының дұрыс екендігін тексеріңіз;
б: жүктің жақсы екендігін тексеріңіз;
c: жұмыс шамының жарық бақылауына сәйкес келетіндігін тексеріңіз.

2a € сезімталдығы нашар:
а: анықтау терезесінің алдында сигналды қабылдауға кедергі болатындығын тексеріңіз;
b: қоршаған орта температурасының тым жоғары екендігін тексеріңіз;
c: индукциялық сигнал көзі анықтау өрістерінде бар-жоғын тексеріңіз;
d: орнату биіктігі нұсқаулықта көрсетілген биіктікке сәйкес келетіндігін тексеріңіз;
e: Қозғалыстың дұрыс екенін тексеріңіз.

3a € сенсор жүктемені автоматты түрде өшіре алмайды:
а: анықтау өрісінде үздіксіз сигнал бар-жоғын тексеріңіз;
b: уақыт параметрінің ең ұзақ екенін тексеріңіз;
c: қуаттың нұсқаулыққа сәйкес келетіндігін тексеріңіз;
d: датчиктің жанындағы температураның анық өзгеретінін тексеріңіз, мысалы, ауа немесе орталық жылыту т.б.



€ алдын-ала орнатумен растаңыз.
â € installation Орнату және шығару жұмыстары алдында электрмен жабдықтауды тоқтатыңыз.
â € safety Қауіпсіздік мақсатында электр қуатын ажыратқаныңызға көз жеткізіңіз.
â € ¢ Дұрыс емес жұмыс шығындарға әкелді, өндіруші ешқандай жауапкершілік алмайды.

Біз өнімнің сапасы мен сенімділігін арттыруға тырысамыз, бірақ барлық электронды компоненттердің тиімсіз болу ықтималдығы бар, бұл кейбір қиындықтарды тудырады.Жобалау кезінде біз артық дизайнға назар аудардық және кез-келген қиындықтардан аулақ болу үшін қауіпсіздік квотасын қабылдадық.
Бұл нұсқаулық осы өнімнің ағымдағы мазмұнды бағдарламалауына арналған, өндірушіге ескертусіз өзгертулер мен модификациялар енгізілген!
Бұл нұсқаулық, біздің рұқсатынсыз, басқа мақсаттар үшін көшірілмеуі керек.
