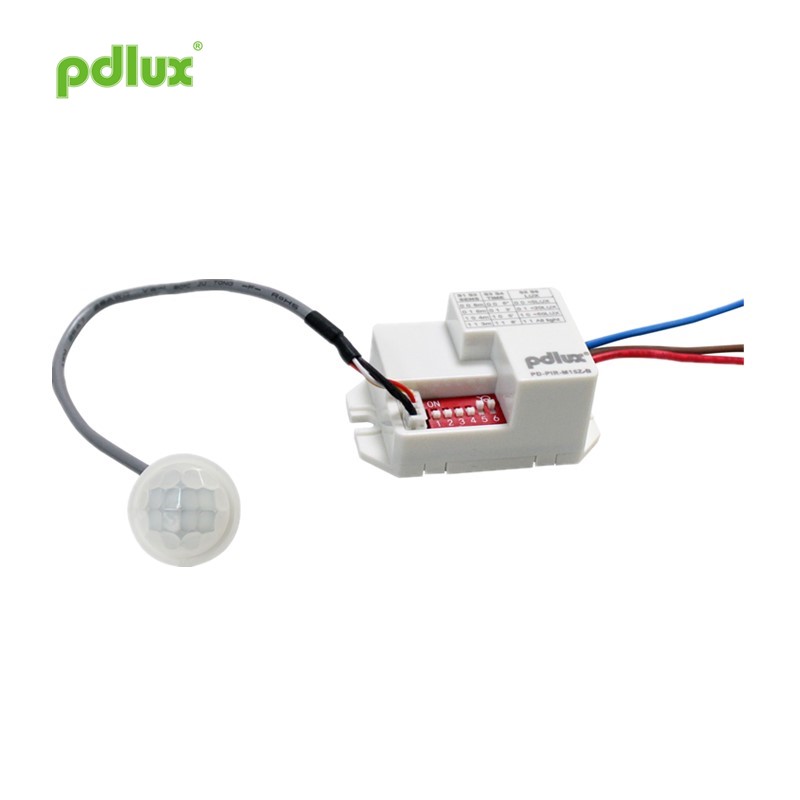

Нөлдік қиылысу технологиясының инфрақызыл сенсоры

PD-PIR-M15Z-B инфрақызыл сенсоры туралы нұсқаулық

Қысқаша мазмұны

Zero Crossing Technology инфрақызыл сенсоры - бұл инфрақызыл датчиктің соңғы нұсқасының цифрлық технологиясы. Кептелуге қарсы SMD инфрақызыл датчигін қабылдаңыз. Finier линзасы сонымен қатар сезімтал күй индикаторымен және жарыққа сезімтал сенсормен жабдықталған. Zero Crossing Technology инфрақызыл сенсоры импульстік ағымдық қабілеті жоғары және әдеттегі өнімдермен салыстыруға келмейтін цифрлы дәл синусоидалы толқындық нөлдік нүктелік қосқыш технологиясын қолданады. Кез-келген әртүрлі жүктемеге бекітілуі мүмкін. Толығырақ білу үшін келесі кіріспеге жүгініңіз.

Функция

Zero Crossing Technology инфрақызыл датчигінің сипаттамалары

Қуат көзі: 220-240VAC 50Hz / 60Hz
100-130VAC 50Hz / 60Hz
Барлық жүктемелер: 1200W Max.（220-240VAC ï¼ ‰
600W Max.（ 100-130VACï¼
Асқын ток: 50A / 500μS
Анықтау бұрышы: 100 °
Жұмыс температурасы: -20 ~ + 40 ° C
Жұмыс ылғалдылығы: â ‰ ¤ 93% RH

Сенсор туралы ақпарат

Қолдану

Zero Crossing Technology инфрақызыл датчигін кез-келген өнімде қолдануға болады немесе оны өздігінен орнатуға және пайдалануға болады. Орнатудың екі әдісі бар: қабырға мен төбе.
Мысалы, сенсорды бір қалыпты жарықтан автоматты датчик шамына дейін қосыңыз.

Байланыс-сым диаграммасы 1. Қоңыр және көк түстерді қуатпен байланыстырыңыз; 2. Қызыл және көк түстерді жүктеме арқылы қосыңыз.

Назар аударыңыз
â— Орнатушының электрик немесе тиісті тәжірибесі болуы керек;
â— Бұл машинаны ауа мен температура айтарлықтай өзгеретін, мысалы, салқындатқыш және жылытуы бар тікелей күн сәулесі түсетін жерлерде орнатпаңыз;
â— Орнату негізі ретінде тербелетін заттарды таңдамаңыз;
â - Сезім ауқымының алдында оны анықтауға әсер ететін ешқандай кедергі немесе қозғалмалы заттар болмауы керек.
â - Қоршаған орта температурасы неғұрлым жоғары болса, сенсордың сезімталдығы соғұрлым төмен болады! Нұсқаулықтағы номиналды анықтау қашықтығы қоршаған ортаның температурасы 22-24 ° C болған кездегі қашықтық болып табылады.
Зауытта сезімталдық 6 метрге орнатылған.

Ескерту
1. Датчиктің линзалық бөлігін адам денесі қозғалатын жерге бағыттаңыз.
2. Линзаның бөлігі табиғи жарық жететін жерде орналасқан, осылайша линзаның ішіндегі жарық сезгіш сенсор қоршаған ортаның жарығын жақсы қабылдай алады.
ЕСКЕРТПЕ: Адам денесінің бойы әр түрлі, қозғалыс жылдамдығы әр түрлі, сезімталдығы да әр түрлі. Қозғалыс жылдамдығы 1,0-1,5 м / сек құрайды. Егер адамның мөлшері мен қозғалыс жылдамдығы өзгерсе, анықтау қашықтығы да өзгереді.

НАЗАР АУДАРЫҢЫЗ:
Сенсорлық өнімді алғаш рет қолдануды бастағанда, келесі элементтерге назар аудару керек:
1. Бірінші қуатты 30 секунд күту керек, сенсор анықтайтын жерден аулақ болыңыз, жарық автоматты түрде сөндірілгеннен кейін, адам денесі сенсорды анықтайтын диапазонға еніп, қалыпты қозғалыс бағытында қозғалады. Жұмысқа кірісу үшін сенсор жүктемені анықтай және басқара алады.
2. LUX, кешіктіру уақыты мен сезімталдығын реттеу әдістері үшін жұмыс үшін A, B және C схемаларындағы мазмұнға жүгініңіз.

Осы өнімді қолданған кезде, сезімталдығын сізге қажет күйге келтіріңіз. Өнімнің дұрыс емес әрекеттерге байланысты қалыпты жұмыс істемеуіне әкеліп соқтырмас үшін, сезімталдығын максималды деңгейге келтірмеңіз. Ұсақ жануарлардан туындаған қозғалыс және электр желісінің кедергісі өнімнің дұрыс жұмыс істемеуіне әкелуі мүмкін.
Өнім қалыпты жұмыс істей алмаған кезде, сезімталдығын тиісті түрде азайтуға тырысыңыз, содан кейін тексеріп көріңіз.

Бұл нұсқаулық өнімді бағдарламалаудың мазмұны болып табылады, біз сізге бұл туралы бөлек хабарламаймыз. Компанияның рұқсатынсыз нұсқаулықтың мазмұнын басқа мақсаттар үшін көшіруге қатаң тыйым салынады.
