Инфрақызыл ұрлық дабылы
Кәсіби инфрақызыл ұрлық дабылын өндіруші ретінде сіз біздің зауыттан инфрақызыл ұрлық дабылын сатып алуға сенімді бола аласыз және біз сізге сатудан кейінгі ең жақсы қызмет пен уақтылы жеткізуді ұсынамыз.
Үлгі:PD-AL9
Сұрау жіберу

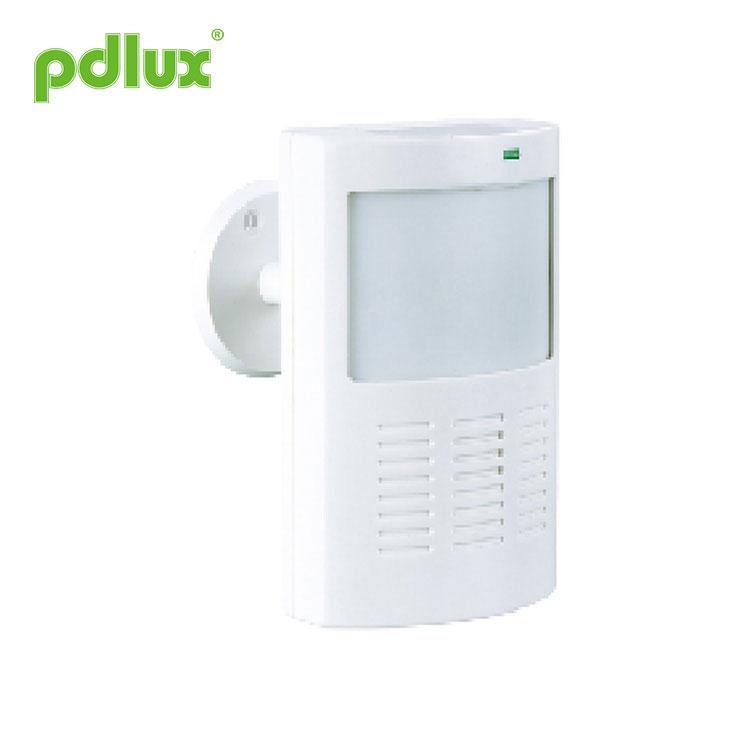

Пассивті инфрақызыл детектор PD-AL9 нұсқауы
PD-AL9 - адамның инфрақызыл сенсорының жаңа түрі, ол жоғары сезімталдық детекторы мен SMD технологиясын қабылдайды.
Ол сезім мен сәуле шығаруды жинайды; адам өзінің сезім диапазонына кіргенде, ол сезеді және сонымен бірге қолайлы қабылдағышқа (біздің компанияның кез келген қабылдағышы) сигнал береді.
ЕРЕКШЕ ӨЗГЕШЕЛІКТЕРІ
Батареядан жұмыс істейді және сым қажет емес;
Алдыңғы қақпақты алып тастаған кезде құрылғы бірден сигнал шығарады;
Жарық диодты индикатор: сезім және сәуле шығару индикаторы.
спецификация
Қуат көзі: DC9V
Статикалық ток: 25 мкА
Анықтау диапазоны: 11м
Анықтау бұрышы: 100º
Шығару қашықтығы: ≥30м
Жиілік: 433 МГц 315 МГц
ЖУМПЕР ЖӘНЕ ПОТЕНЦИОМЕТРДЫ ОРНАТУ (төмендегі суреттегідей)
ТЕСТ
9в батареяны түзетіңіз, 60 секундтан кейін сенсор жұмыс күйіне өтеді:
а. JP1-ді оң жақ «1» күйіне, JP2-ді «LED/ON» күйіне (бір рет сезгеннен кейін сәуле шығарудың жұмыс күйі) орнатыңыз, потенциометрді сағат тіліне қарсы бағытта минималды күйге реттеңіз: Сезім өрісіндегі линзаның жанама бойымен жылжытыңыз, сенсор сезеді (сезім диоды жұмыс істейді), содан кейін ол қолайлы қабылдағышқа сигнал береді (шығарылу жарық диоды жұмыс істейді), сәуле шығару уақыты 3~4 с болуы керек, егер сезу үздіксіз болса, алдыңғы рет шығарғаннан кейін 10 секунд өткен соң ғана шығарады. қайтадан.
б. JP1 оң жақ «AUTO» күйіне, JP2 «LED/ON» күйіне (сезімнен кейінгі сәуле шығарудың жұмыс күйі 2 рет), потенциометрді сағат тіліне қарсы ең төменгі күйге реттеңіз: Сезім өрісіндегі линзаның жанама бойымен жылжытыңыз, сенсор сезеді (сезім диоды жұмыс істейді), жарық диоды жұмыс істемейді, сенсор сигнал шығармайды; қайтадан сезеді, сенсор сезеді (сезімталдың жарық диоды жұмыс істейді), содан кейін ол сигнал шығарады (шығару диоды жұмыс істейді), сәуле шығару уақыты 3~4с болуы керек.
в. Кешіктіру сынағы: JP1-ді оң жақ «1» күйіне, JP2-ді «LED/OF» күйіне орнатыңыз, потенциометрді сағат тілімен максималды күйге реттеңіз, сенсорды сезеді (сезім LED жұмыс істейді), мағынасы жоқ жағдайда және шамамен кейін 2,5 мин, сигнал шығарады (жарық диоды жұмыс істейді), шығару уақыты 3~4 сек.
г. Бұзушылық сынағы: алдыңғы қақпақты ашыңыз, ол сигнал шығарады және жарық диоды жанады.
НАЗАР АУДАРЫҢЫЗ
Қозғалыс объектісі датчикпен ені бойынша қозғалатын орнату орнын таңдау керек (оң жақ диаграмма сияқты);
Құрылғының дұрыс жұмыс істеуін қамтамасыз ету үшін мезгіл-мезгіл жүру сынағы арқылы тексеріп тұру керек;
Құрылғы дұрыс жұмыс істемесе, батареяларды дереу ауыстырыңыз және құрылғыны қайта тексеріңіз;
Құрылғыны металл негізге орнатудан аулақ болыңыз;
Құрылғы мен қажетті анықтау аймағы арасында блокқа жол берілмейді;
Құрылғыға және оны анықтау аймағына тікелей күн сәулесі, жылытқыштар, электр желдеткіштері және т.б.
