Инфрақызыл сенсор дабылы

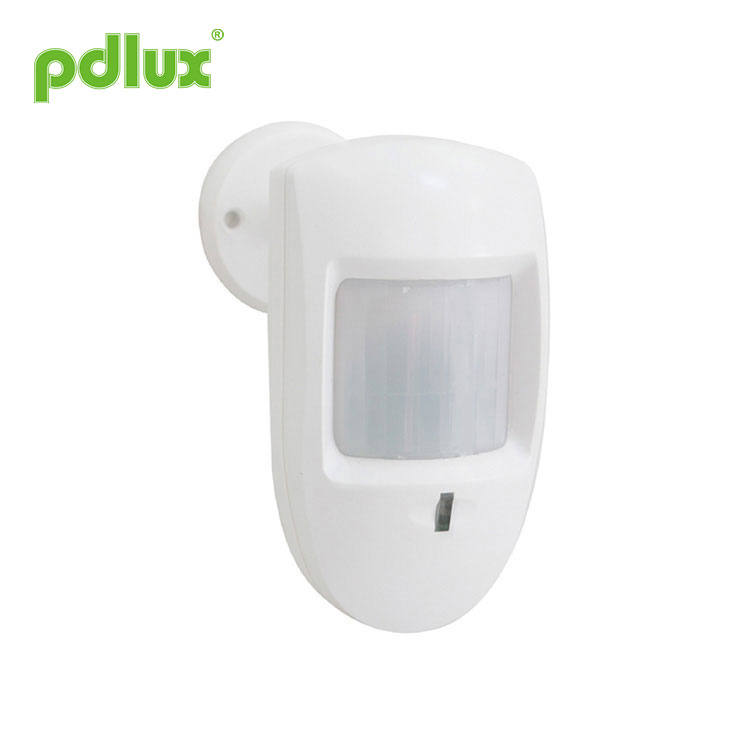

Пассивті инфрақызыл детектор PD-AL8 нұсқауы

Түйіндеме

PD-AL8 - адамның инфрақызыл сенсорының жаңа түрі, ол жоғары сезімталдық детекторы мен SMD технологиясын қабылдайды. ол сезім мен эмиссияны жинайды; адам өзінің сезім диапазонына кіргенде, ол сәйкес қабылдағышқа (біздің компанияның кез келген қабылдағышы) сигналды сезеді және шығарады. Оның пішіні күрделі және жақсы.

Техникалық сипаттамалар

Қуат көзі: тұрақты ток 9 В
Жиілік: 315 МГц 433 МГц
Статикалық ток: 30μA
Анықтау диапазоны: 12м（22°C）
Анықтау бұрышы: 110°

Шығару қашықтығы: ≥30м
Орнату биіктігі: 2 м
Қозғалыс жылдамдығы: 0,6~1,5м/с
Жұмыс температурасы: -10~+40℃

Салыстырмалы ылғалдылық: <93% RH

Сенсор туралы ақпарат

Функция

Батареядан жұмыс істейді және сым қажет емес;
Жалған дабылдың алдын алу функциясы: бұл мағынаны бір рет шығаратын етіп орнатуға болады немесе шығару үшін екі рет сезінуі мүмкін:
Сезім және эмиссия көрсеткіші;
Батарея зарядының төмен көрсеткіші: батарея қуаты 7 В төмен болғанда, қызыл жарық диоды жыпылықтайды және батареяны  ауыстыруыңыз керек.

Секіргіш параметрі

1. Шығару үшін бір рет сезіңіз:

оны бір рет сезсеңіз, сенсор сигнал береді;
2. Шығаруды екі рет сезіңіз.:
оны екі рет сезгеннен кейін (6 секунд ішінде болуы керек), сенсор сигнал береді.

НАЗАР АУДАРЫҢЫЗ: Сигнал шығарғаннан кейін, егер оны бірден қайта сезсеңіз, ол сигнал шығармайды, тек үздіксіз сезу сигналы болмаған жағдайда, кем дегенде белгілі бір уақыт күтеді (реттеуіш параметрі 0сек~2,5мин), содан кейін оны сезеді. қайтадан сигнал береді.

Операция

1. Бірінші кодтау кезінде: құрылғы тегін кодтауды қолданады, әдіс: кодтау қосқышын басып тұрыңыз, қуатты қосыңыз, жасыл жарықдиодты жарқыл. Содан кейін қосқышты босатыңыз, кодтау аяқталғанын көрсететін жасыл жарықдиодты шам;
2. 9V батареяны қосқаннан кейін 60 секундтан кейін ол тұрақты жұмыс күйіне өтеді;
3. Сезім өрісіндегі линзаның тангенсі бойымен жылжытыңыз, екі рет сезуден кейін (сезім LED шамы екі рет), ол сигнал шығарады (жарықтандыру жарық диоды қосулы), сәуле шығару уақыты 3~4с.

Ескерту

Құрылғының дұрыс жұмыс істеуіне көз жеткізу үшін мезгіл-мезгіл жүру сынағы. Құрылғы дұрыс жұмыс істемесе, батареяларды дереу ауыстырып, құрылғыны қайта тексеріңіз;
Ұзақ уақыт бойы пайдалану қажет болмаса, батареяларды алып тастаңыз;
Құрылғыны металл негізге орнатудан аулақ болыңыз;
Құрылғы мен қажетті анықтау аймағы арасында блокқа жол берілмейді;
Құрылғыға және оны анықтау аймағына тікелей күн сәулесі, жылытқыштар, электр желдеткіштері және т.б. әсер етпеуі керек;
Сезімталдық қозғалыс бағытымен үлкен байланыста.

● Кәсіби орнату арқылы растаңыз.
● Орнату жəне алу əрекеттері алдында қуат көзін өшіріңіз.
● Қауіпсіздік мақсатында электр қуатын өшіргеніңізге көз жеткізіңіз.
● Дұрыс пайдаланбау шығындарға әкелді, өндіруші ешқандай жауапкершілік көтермейді.

Біз өнімнің сапасы мен сенімділігін арттыруға міндеттіміз, алайда барлық электрондық компоненттердің тиімсіз болуы мүмкін, бұл кейбір проблемалар туындайды.
Бұл нұсқаулықты біздің рұқсатымызсыз басқа мақсаттар үшін көшіруге болмайды.
