Пассивті инфрақызыл детектор дабылы

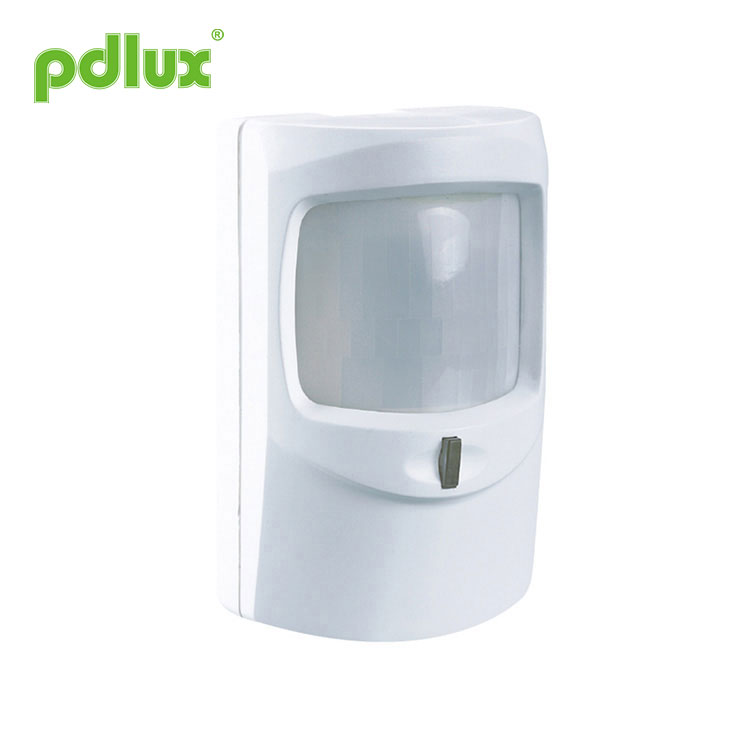

PD-AL6 сенсорының дабыл нұсқауы

Түйіндеме Өнім сенсорлық қосқыштың жаңа түрі болып табылады; ол инфрақызыл энергия детекторын, IC және SMD технологиясын қолданады. Өнімді анықтайтын диапазонға кірген кезде, инфрақызыл сенсордың жұмыс және шығыс сигналын оның сәйкес басқару блогына шығару сигналы, басқару блогы дабыл береді.

Жоғары интерференциялық иммунитет;
· Толтырғыш;
· Жалған дабыл дизайнын болдырмау: секіргіш параметрі арқылы шығару үшін бір немесе екі рет сезінуді таңдауға болады.
· Орнату икемді және ыңғайлы;

Техникалық сипаттамалар

Қуат көзі: 8~16В/тұрақты ток
Қыздыру уақыты: 60 сек
Анықтау бұрышы: 140°
Орнату биіктігі: 1,5~3,5м
Анықтау диапазоны: 12м(макс)
Жұмыс температурасы: -10 ℃ ~ + 40 ℃
Ояну ылғалдылығы: <93% RH

Сенсор туралы ақпарат

Монтаждау

Соңғы бұранданы бұрап, алдыңғы қақпақты ашыңыз;
ПХД бекітетін бұранданы босатыңыз;
ПХД-ны соңғы бетіне шығарып, ПХД-ны алыңыз;
Артқы қақпақтағы қиылысатын тесіктерді тесіңіз;
Сымды артқы қақпақтың артқы жағында орналасқан сым ұяшығы бойымен өткізіп, оны дайындалған тесігінен өткізіңіз.
Артқы қақпақты таңдалған орынға бекітіңіз;
Қуат пен сигнал сымын терминал блогына келесі схемаға сәйкес жалғаңыз, ПХД-ны артқы қақпаққа  алыңыз.; Тік реттеуді орнатыңыз және ПХД бұрандасын қатайтыңыз;
Алдыңғы қақпақты жауып, бұранданы қатайтыңыз.

Қосылу сымы

Терминал 1 теріс кернеуге «-» қосылады Терминал 2 «+» оң кернеуіне қосылады Терминал 3&4 — бұрмалау сигналының сымы Басқару блогына қосылыңыз, алдыңғы қақпақты жапқанда, сигнал сымы тікелей қосылады, алдыңғы қақпақ ашылғанда, қосылым үзіліп, басқару блогына бір сигнал береді. Терминал 5&6 — РЕЛЕ Датчиктің шығыс терминалы.

Секіргіш параметрі

Бұзушылық сынағы

1．Бұранданы тартпастан детекторды жабыңыз;
2．Басқару блогын “Қарулы” режиміне қойыңыз;
3．Алдыңғы қақпақты алыңыз, бұрмалау қосқышы басқару блогын дабылға қосады;
4．Алдыңғы қақпақты жабыңыз, басқару блогы дабыл беруді тоқтатады

Жүру сынағы

1. Қуатты қосыңыз, жарық диоды қызыл болып жанып, 0,5 секунд сайын бір рет жыпылықтайды, 60 секундтан кейін құрылғы тұрақты күйге өтеді;
2. Секіргішті "шығу үшін бір рет сезіну" күйіне орнатыңыз, анықтау өрісінде жүріңіз, құрылғы сигналды бір рет анықтағанда, сигнал шығады және жарық диодты шамы қызғылт сары;
3. Секіргішті "шығару үшін екі рет сезіну" күйіне орнатыңыз, анықтау өрісінде жүріңіз, құрылғы сигналды бір рет анықтағанда, жарық диоды жасыл жанады, содан кейін екінші сигналды анықтаған кезде 15 секунд ішінде сигнал шығады және жарық диодты шам жанады. апельсин.

Ескерту

Детекторды тікелей күшті ауа ағынына, тұрақсыз температура көздеріне және тікелей күн сәулесінің әсеріне ұшыратпаңыз.

● Кәсіби орнату арқылы растаңыз.
● Орнату жəне алу əрекеттері алдында қуат көзін өшіріңіз.
● Қауіпсіздік мақсатында электр қуатын өшіргеніңізге көз жеткізіңіз.
● Дұрыс пайдаланбау шығындарға әкелді, өндіруші ешқандай жауапкершілік көтермейді.

Біз өнімнің сапасы мен сенімділігін арттыруға міндеттіміз, алайда барлық электрондық компоненттердің тиімсіз болуы мүмкін, бұл кейбір проблемалар туындайды.
Бұл нұсқаулықты біздің рұқсатымызсыз басқа мақсаттар үшін көшіруге болмайды.
