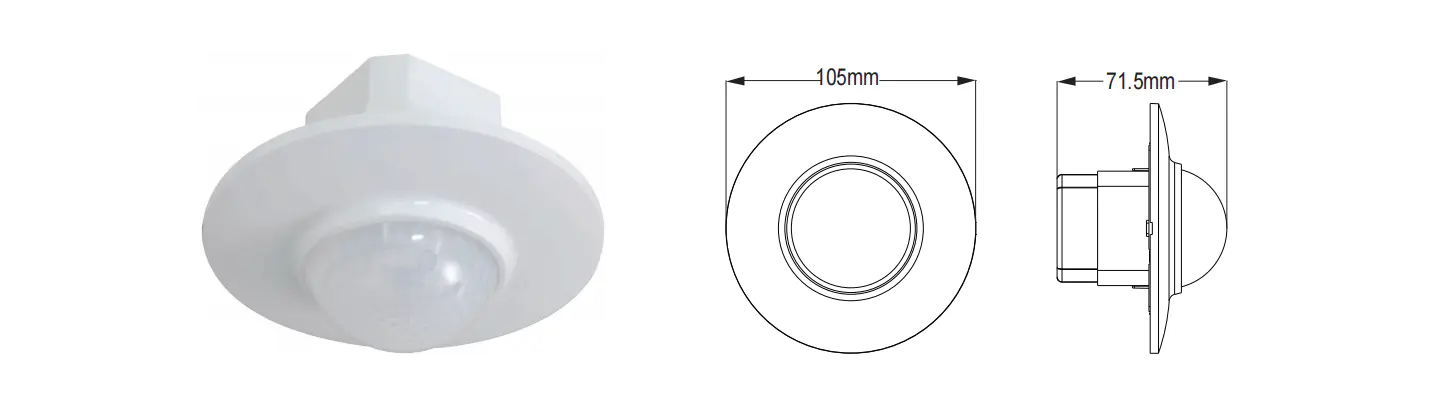

PD-PIR200A 360° төбедегі инфрақызыл қозғалыс сенсоры

Түйіндеме

Өнім энергияны үнемдейтін жаңа қосқыш болып табылады, ол жақсы сезімталдық детекторын, интегралды схеманы және SMT қабылдайды. Ол автоматизмді, ыңғайлы сейфті, энергияны үнемдейтін және практикалық функцияларды жинақтайды. Ішіндегі бір детектор кең диапазондағы анықтау өрісін құрайды, ол адамның инфрақызыл энергиясын бақылау-сигнал көзі ретінде пайдаланады, анықтау өрісіне кірген кезде жүктемені бірден бастай алады. Ол күн мен түнді автоматты түрде анықтай алады. Оны орнату оңай және кеңінен қолданылады, қуат көрсету және анықтау шоу функцияларына ие.

Техникалық сипаттамалар

Қуат көзі	220-240VAC/100-130VAC	Қуат жиілігі	50/60 Гц
Резистивтік жүктеме	1200 Вт макс. 230В/600Вт макс. 110 В	Уақыт параметрі:	мин: 8±3сек макс: 7±2мин (реттелетін)
Анықтау бұрышы	360º	Анықтау диапазоны (22°C)	8м макс.(диа.) (реттелетін)
Жарықты бақылау	<3LUX-күндізгі жарық (реттелетін)	Жұмыс температурасы	-10°C~+40°C
Қуатты тұтыну	0,45 Вт (статикалық 0,1 Вт)	Орнату биіктігі	2,5~3,5 м
Қозғалыс жылдамдығын анықтау	0,6-1,5 м/с	Жұмыс ылғалдылығы	<93% RH

Ескерту: Әртүрлі жүктемелер параллельді пайдаланылғанда, оның қасиеттерін толық түсіну қажет жүктеме және ерекше үлкен кіріс тогы бар жүктеме реле мерзімінен бұрын зақымдануға әкеледі индуктордың ішінде. Пайдаланылатын жүкке қатысты үлкен белгісіздік болса, жаңартылған Бастапқы токқа төтеп беру үшін арнайы жасалған нұсқаны теңшеуге болады.

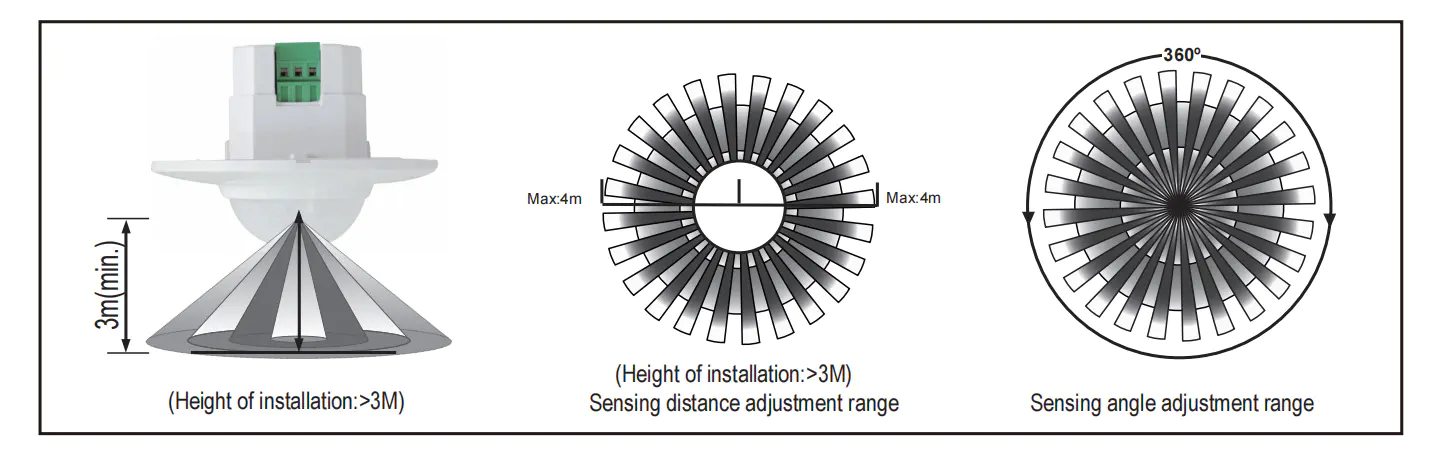

Сенсор туралы ақпарат

Функция

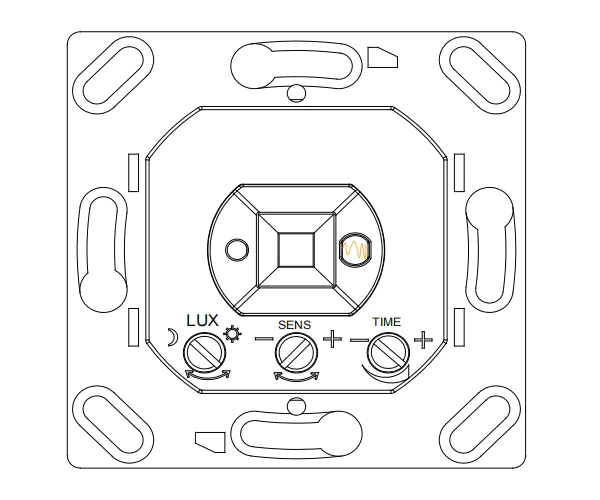

· Күндізгі және түнді автоматты түрде анықтаңыз. Жарықты басқаруды қалауыңыз бойынша реттей алады: КҮНге бұрылғанда (макс), ол күндіз және түнде жұмыс істейді. АЙға (мин) бұрылғанда, ол 3LUX жағдайдан аз ғана жұмыс істейді. Реттеуге келетін болсақ, сынақ әдісін қараңыз.
·Анықтау ауқымын орнату орны мен анықтау өрісіне сәйкес орнатуға болады.
· Анықтау шоуы: сигналды қабылдау кезінде жарық диоды секундына екі рет жыпылықтайды.
·Уақыт параметрі үздіксіз қосылады: ол бірінші индуктордан кейін екінші индукциялық сигналды қабылдағанда, ол Негізгі параметрдің қалған уақытында тағы бір рет есептеу уақыты. (Уақытты орнату)
·Уақытты реттеу: оны қалауыңыз бойынша орнатуға болады. Минималды 8±3 сек, максимум 7±2 мин.

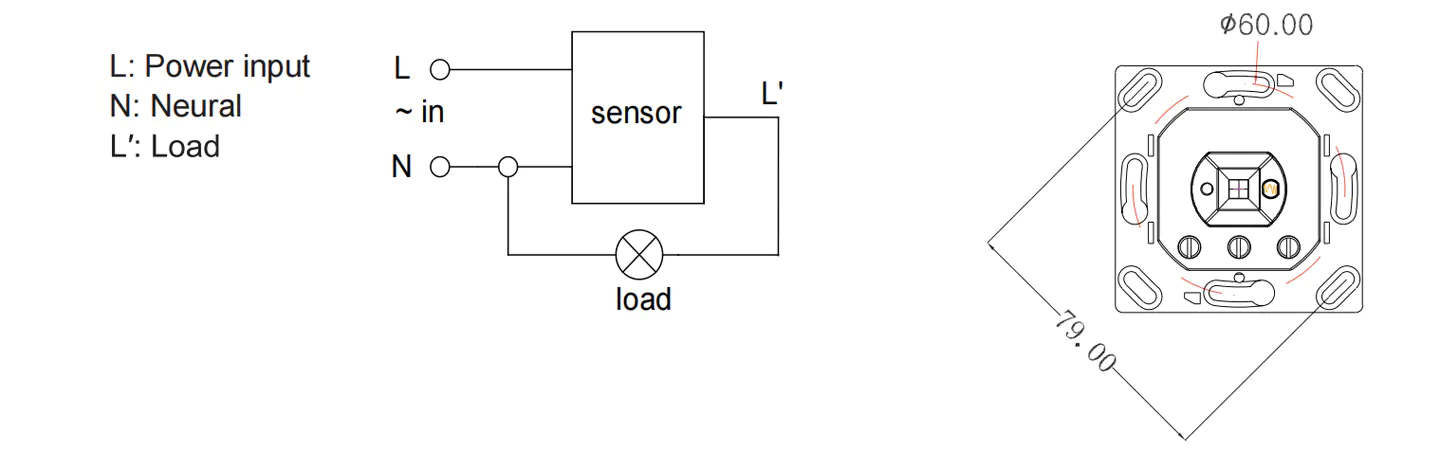

Байланыс сымдарының диаграммасы



НАЗАР АУДАРЫҢЫЗ: Бұл өнімді пайдаланған кезде сезімталдықты қажетті орынға реттеңіз, өнімге әсер етпеу үшін сезімталдықты максималды деңгейге дейін реттемеңіз. қалыпты жұмыс дұрыс емес қозғалыстан туындайды. Сезімталдық тым жоғары болғандықтан жел соққан жапырақтар мен перделердің, ұсақ жануарлардың дұрыс емес қозғалысын және электр желісі мен электр жабдықтарының кедергісі арқылы дұрыс емес қозғалысты оңай анықтайды. Бұлардың бәрі өнім жұмыс істемейді әдетте!
Өнім қалыпты жұмыс істемесе, сезімталдықты тиісті түрде төмендетіп көріңіз, содан кейін оны тексеріңіз.

Ескертпелер

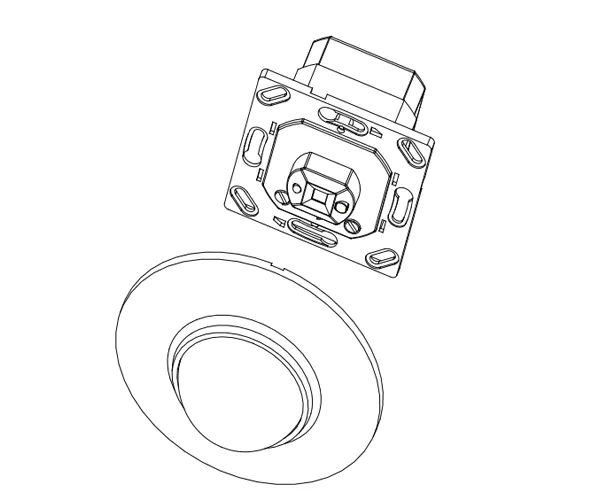

Электрші немесе тәжірибелі адам орнатуы керек.
Оны тынышсыз нысандарға орнатудан аулақ болыңыз.
Анықтауға әсер ететін анықтау терезесінің алдында кедергі және қозғалатын нысан болмауы керек.
Оны кондиционер, орталық жылыту және т.б. сияқты ауа температурасы өзгеретін аймақтардың жанына орнатудан аулақ болыңыз.
Қауіпсіздігіңізді ескере отырып, орнатқаннан кейін ілініс тапқан кезде қақпақты ашпаңыз.
Өнім мен нұсқаулық арасында айырмашылық болса, негізінен өнімге жүгініңіз.

Кейбір мәселе және шешілген жол

Жүктеме жұмыс істемейді:
a. Қуат пен жүктеме қосылымының дұрыстығын тексеріңіз.
b. Жүктеменің жақсы екенін тексеріңіз.
c. Жұмыс шамының жарықты басқаруға сәйкес келетінін тексеріңіз.

Сезімталдық нашар:
a. Сигналдарды қабылдауға әсер ету үшін анықтау терезесінің алдында кедергі бар-жоғын тексеріңіз.
b. Қоршаған орта температурасының тым жоғары екенін тексеріңіз.
c. Сигнал көзі анықтау өрістерінде екенін тексеріңіз.
d. Орнату биіктігі нұсқаулықта көрсетілген биіктікке сәйкес келетінін тексеріңіз.
e. Қозғалыс бағдарының дұрыстығын тексеріңіз.

Сенсор жүктемені автоматты түрде өшіре алмайды:
а. Анықтау өрістерінде үздіксіз сигналдар бар-жоғын тексеріңіз.
б. Уақыт параметрінің ең ұзаққа орнатылғанын тексеріңіз.
в. Қуаттың нұсқаулыққа сәйкес келетінін тексеріңіз.
г. Температураның өзгеруі ауа күйі немесе орталық жылыту т.б. сияқты сенсорға жақын екенін тексеріңіз



· Әртүрлі орталарда пайдаланған кезде сезімталдықты ең жоғары деңгейге дейін реттемеңіз.
Өйткені бұл оңай жұмыс істемеуі мүмкін.
●Кәсіби орнату арқылы растаңыз.
●Орнату жəне алу əрекеттері алдында қуат көзін өшіріңіз.
●Қауіпсіздік мақсатында электр қуатын өшіргеніңізге көз жеткізіңіз.
●Дұрыс пайдаланбау шығындарға әкелді, өндіруші ешқандай жауапкершілік көтермейді.
Біз өнімнің сапасы мен сенімділігін ілгерілетуге міндеттенеміз, дегенмен барлық электрондық құрамдастардың тиімсіз болу ықтималдығы бар, бұл кейбір қиындықтар туғызады. Жобалау кезінде біз артық дизайнға назар аудардық және кез келген қиындықты болдырмау үшін қауіпсіздік квотасын қабылдадық. Бұл нұсқаулықты біздің рұқсатымызсыз басқа мақсаттар үшін көшіруге болмайды.
