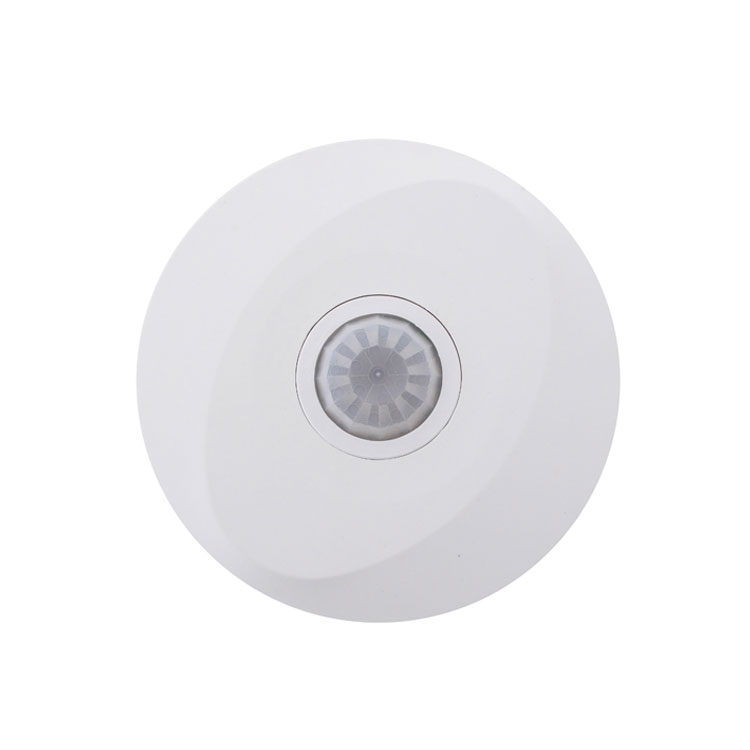

PIR қозғалыс бар болуы сенсоры

Төменде PIR Motion Presence Sensor туралы кіріспе берілген, мен сізге PIR Motion Presence Sensor туралы жақсырақ түсінуге көмектесемін деп үміттенемін. Бірге жақсы болашақты құру үшін бізбен ынтымақтастықты жалғастыру үшін жаңа және ескі тұтынушыларды қош келдіңіз!

Үлгі:PD-PIR130

Сұрау жіберу

PD-PIR130 инфрақызыл сенсор нұсқаулығы

Түйіндеме
PIR Motion Presence Sensor PIR сенсорының қосқышы болып табылады, адам инфрақызыл энергиясын басқару сигналының көзі ретінде пайдаланады және жарықтың жұмыс істеуі немесе қажет еместігін анықтайды және жарықты автоматты түрде басқарады және өшіреді. сенсор жұмыс істейді, шам жанады; қосулы кездеe анықтауды қалдырады және орнату уақытына жеткенде, жарық өшеді. Ол қоршаған ортаның жарықтандыруын автоматты түрде анықтай алады және мәнді фактіге сәйкес орнатып, реттей алады. Мысалы, сыртқы жарықтың жарықтандыруы орнатылған мәннен төмен болғанда жарық қосылады және жұмыс істейді. ол параметр мәнінен асып кеткенде, шам жұмысын тоқтатады. Шам сенсор іске қосылған кезде уақыт кідірісі келгенше жанып тұрады. Тұрақты сигнал анықталғаннан кейін уақыт қабатталады және жарық үнемі жанып тұрады. Оны үй ішінде, дәлізде және қоғамдық ғимараттарда орнатуға болады.

Техникалық сипаттамалар
Қуат көзі: 220-240VAC
Қуат жиілігі: 50Гц
Номиналды жүктеме: 800 Вт Макс. вольфрам
100 Вт максимум флуоресцентті
Уақыт параметрі: (8±3)S-(7±2)Мин (реттелетін)
Жарықты басқару: <10LUX~2000LUX (реттелетін)

Анықтау диапазоны: 1-4м Макс (радиус) (реттелетін)
Анықтау бұрышы: 360°
Орнату биіктігі: 2,5м~3,5м
Жұмыс температурасы: -10~+40°C
Қозғалыс жылдамдығын анықтау: 0,6~1,5м/с
Жұмыс ылғалдылығы: <93% RH

Сенсор туралы ақпарат

Функция
Анықтау өрісі: анықтау өрісі жоғары және төмен, сол және оң жақ қызмет өрісінен тұрады, оны тұтынушының қалауы бойынша таңдауға болады. Бірақ қозғалмалы бағдар сезімталдықпен үлкен байланыста.

Күн мен түнді анықтай алады: жарық басқару құралы жұмыс істеген кезде еркін реттеледі. Ол күндізгі және түнде «күн» күйінде (макс) реттелген кезде жұмыс істей алады; бірақ ол «ай» күйінде (мин) реттелгенде, 10люкстен аз жарықты басқаруда ғана жұмыс істей алады. Реттеу үлгісіне келетін болсақ, сынақ үлгісін қараңыз.

Уақытты кідіртуді үздіксіз қосуға болады: ол біріншіден кейін екінші индукциялық сигналды қабылдағанда, бірінші рет кідірістің негізгі қалған бөлігінде уақытты тағы бір рет есептейді. (уақытты орнату)

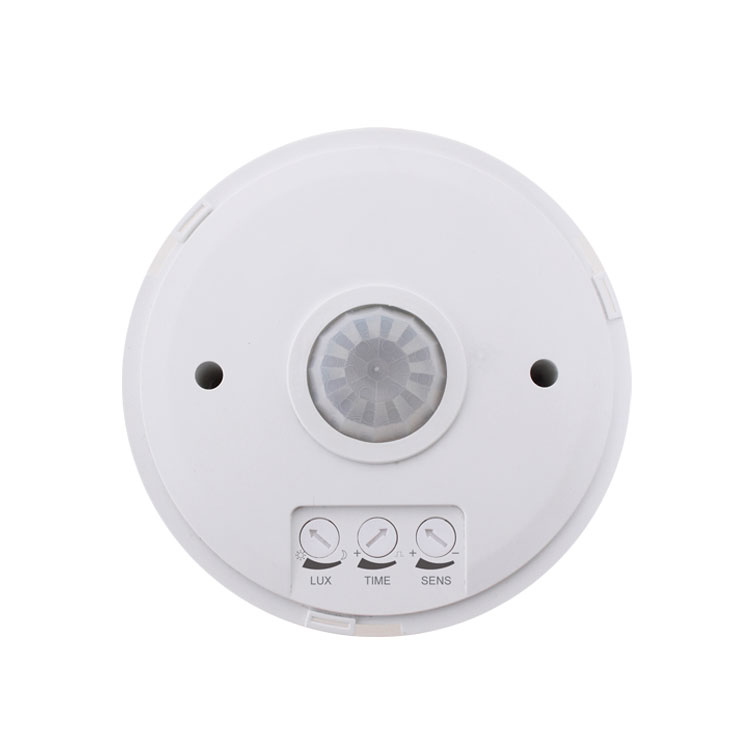

Жарықты басқару потенциометрі (LUX): оның мәнін арттыру үшін сағат тілімен тұтқаны; мәнін азайту үшін сағат тіліне қарсы түймені басыңыз.

Уақыт потенциометрі (TIME): оның мәнін арттыру үшін тұтқаны сағат тілімен бағыттаңыз, максималды кідірту уақыты (7±2) минут; оның мәнін азайту үшін тұтқаны сағат тіліне қарсы бұраңыз, ең аз кідіріс уақыты (8±3) секунд.

Сезімталдық потенциометрі (SENS): оның мәнін арттыру үшін тұтқаны сағат тілімен бағыттаңыз, максималды қашықтық 4м; оның мәнін азайту үшін тұтқаны сағат тіліне қарсы бұраңыз, ең аз қашықтық - 1 м.

Орнату тәртібі
• Қуатты өшіріңіз.
• Пластикалық кеңейту бұрандасын бұрғылап жатқан тесікке соғыңыз және бұйымның негізін таңдалған жерге бұрандалармен бекітіңіз. (2-сурет сияқты)
• Қуатты қосылым сым схемасына сәйкес сенсордың қосылым сым бағанына қосыңыз.
• Датчикті негізге бұрандалармен бекітіңіз (сур.3)
• Үстіңгі қақпақты сенсорға қойып, оны сағат тілімен бұраңыз, сонда сіз «bong» дыбысын естіп, сынау үшін қуатты қосыңыз.
• Орнату дұрыс.

Сынақ
1. Жарық басқару потенциометрін сағат тілімен Максималды мәнге, уақыт кідірісі потенциометрін сағат тіліне қарсы Минималды мәнге, сезімталдық потенциометрін сағат тілімен Максималды мәнге бұрыңыз.
Алғашқы қадам:Сенсор төбесін сынауды 1000 LUX-тан жоғары ортада (күндіз) бастаңыз. Адамдар 4 метр аумақта көлденең жүреді, содан кейін сигналды анықтаған кезде сенсор жұмыс істей бастайды. Содан кейін адамдар қозғалуды тоқтатады, жүк 8±3S ішінде жұмысын тоқтатады.
Екінші қадам:Бірінші қадамды 10 LUX-тан аз ортада (түнде) қайталаңыз. Сенсор анықтай бастайды.

2. Жарық басқару потенциометрін сағат тіліне қарсы Минималды мәнге (түнгі режим), уақыт кідірісі потенциометрін сағат тілімен Максималды мәнге, сезімталдық потенциометрін сағат тіліне қарсы ең төменгі мәнге бұрыңыз.
Алғашқы қадам:Сенсор төбесін сынауды 1000 LUX-тан жоғары ортада (күндіз) бастаңыз. Адамдар 1 метр аумақта көлденең жүреді, содан кейін сенсор анықтамайды. Содан кейін адамдар қозғалуды тоқтатады, жүк 8±3S ішінде жұмысын тоқтатады.
Екінші қадам:10 LUX ортасынан төмен (түнде) сенсор төбесін тексеруді бастаңыз. Адамдар 1 метр аумақта көлденең жүреді, содан кейін сигналды анықтаған кезде сенсор жұмыс істей бастайды. Содан кейін адамдар қозғалуды тоқтатады, жүк 7±2Min ішінде жұмысын тоқтатады.

Ескерту:бұл өнімді пайдаланған кезде, жапырақтар мен перделерді үрлеу, ұсақ жануарлар немесе электр желісінің кедергілері арқылы дұрыс емес қозғалысты оңай анықтаудан туындаған қалыптан тыс реакцияны болдырмау үшін сезімталдықты (анықтау ауқымын) сәйкес мәнге, бірақ максимумға реттеңіз. электр жабдығы. Жоғарыда аталғандардың барлығы қате реакциясына әкеледі.
Өнім қалыпты жұмыс істемесе, сезімталдықты тиісті түрде төмендетіп көріңіз, содан кейін оны сынап көріңіз.

Орнатуға назар аударыңыз

Ескертпелер
Оны электрші немесе тәжірибелі адам орната алады.
Мазасыздық нысандарын орнату негізі ретінде қарастыруға болмайды.
Анықтау терезесінің алдында анықтауға әсер ететін кедергі немесе мазасыз нысандар болмауы керек.
Оны ауа температурасы өзгеретін аймақтардың жанында орнатудан аулақ болыңыз, мысалы: кондиционер, орталық жылыту және т.б.
Орнатқаннан кейін ілінісуді тапсаңыз, өз қауіпсіздігіңіз үшін қорапты ашпаңыз.

Ескерту
1. Сенсорды адам әдетте қозғалатын жерге қаратып қойыңыз.
2. Дәлірек жарықтандыру параметрін алу үшін сенсорды сыртқы жарық күйіне қаратып ұстаңыз.
3. Уақыт кідірісі ішінде сигнал қайтадан анықталса, уақыт кешігуі өтірік болады.
4. LUX тұтқасы: жұмыс жағдайларының жарықтылығы .Тұтқаны ауыстырған кезде☼, бұл оның күні бойы анықтай алатынын білдіреді, тұтқа ауысқанда, ол тек <10 LUX жарықтан төмен жұмыс істейді.
5. УАҚЫТ тұтқасы: Бұл жарық бірте-бірте ешқандай сигналсыз, жұмыс біткенге дейін баяу қосылатын кезең.

Кейбір мәселе және шешілген жол
Жүктеме жұмыс істемейді:
a: Қуатты және жүктемені тексеріңіз.
b: Егер жүктеме жақсы болса.
c: Жұмыс шамының сыртқы жарыққа сәйкес келетінін тексеріңіз.

Сезімталдық нашар:
a: Анықтау терезесінің алдында сигналдарды қабылдауға кедергі бар-жоғын тексеріңіз.
b: Қоршаған орта температурасының тым жоғары екенін тексеріңіз.
c: Сигналдар көзінің анықтау өрістерінде екенін тексеріңіз.
d: Жылжымалы бағдар дұрыс болса.

Сенсор жүктемені автоматты түрде өшіре алмайды:
a: анықтау өрістерінде үздіксіз сигнал болса.
b: Уақыт кідірісі ең ұзаққа орнатылса.
c: қуат нұсқаулыққа сәйкес келсе.
d: Егер ауа температурасы сенсордың жанында өзгерсе, мысалы, кондиционер немесе орталық жылыту т.б.

● Кәсіби орнату арқылы растаңыз.
● Қауіпсіздік мақсатында орнату және алып тастау әрекеттерін бастамас бұрын электр қуатын өшіріңіз.
● Дұрыс пайдаланбау салдарынан болған шығындар үшін өндіруші жауапкершілік көтермейді.

Біз өнімнің сапасы мен сенімділігін ілгерілетуге міндеттенеміз, дегенмен барлық электрондық компоненттердің тиімсіз болу ықтималдығы бар, бұл кейбір қиындықтарды тудырады. Жобалау кезінде біз артық дизайнға назар аудардық және кез келген қиындықтарды болдырмау үшін қауіпсіздік квотасын қабылдадық.
Бұл нұсқаулықты біздің рұқсатымызсыз басқа мақсаттар үшін көшіруге болмайды.
