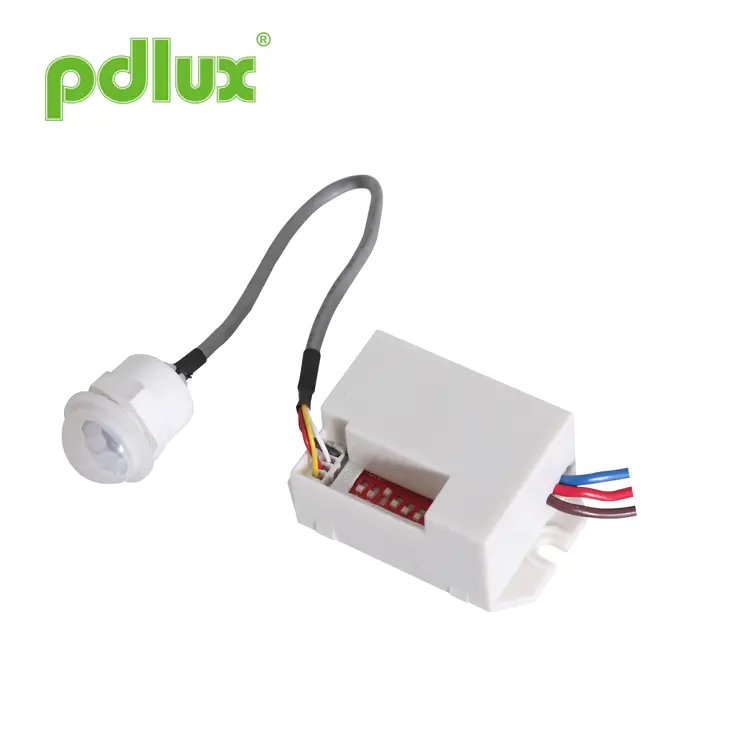

PIR Motion Sensor Smart Detector 220-240V / 100-130V айнымалы

PIR Қозғалыс сенсоры Smart Detector 220-240V / 100-130V айнымалы AC - бұл энергиямен автоматты сенсор қосқышы, ол күндіз-түні анықтай алады. Ол инфрақызыл детекторды, СК және SMD технологиясын қабылдайды, егер біреу оны анықтаған кезде, ол оны анықтаған кезде, инфрақызыл детектор шамды қалдырғаннан кейін, шам автоматты түрде сөнеді. Ол қоршаған орта жарықтандыруды автоматты түрде анықтай алады және мәнді фактілерді орнатады және реттейді. Мысалы, жарық жанған жарық сәулелену мәнін орнатқан кезде жанады және жұмыс істейді. Ол параметр мәнінен асып кеткеннен кейін жарық жұмысын тоқтатады. Оны жабық, дәлізде және қоғамдық құрылыста орнатуға болады.

Үлгі:PD-PIR115

Сұрау жіберу

PIR Motion Sensor Smart Detector 220-240V/100-130V AC

Еректерлер

Қуат көзі	220-240VAC, 50/26 6hz 100-130VAC, 50/60 Гц	Уақытты орнату	5, 30 және 1мин, 3 мин, 5 мин, 8 мин (Реттелетін)
Номиналды жүктеме	800w max.tumngsten (220-240Vac) 200w Max.fluoreScent & LED (220-240Vac) 400w Max.tumngsten (100-130VAC) 100w max.fluorescent & LED (100-130VAC)	Жеңіл басқару	<10lux ~ 2000lux (реттелетін)
Анықтау диапазоны	8м (22 ° C) (реттелетін)	Анықтау бұрышы	100
Жұмыс температурасы	-10 ~ + 40 ° C	Жұмыс Ылғалдылығы	≤93% RH

Әр бөліктің атауы

Name of each part

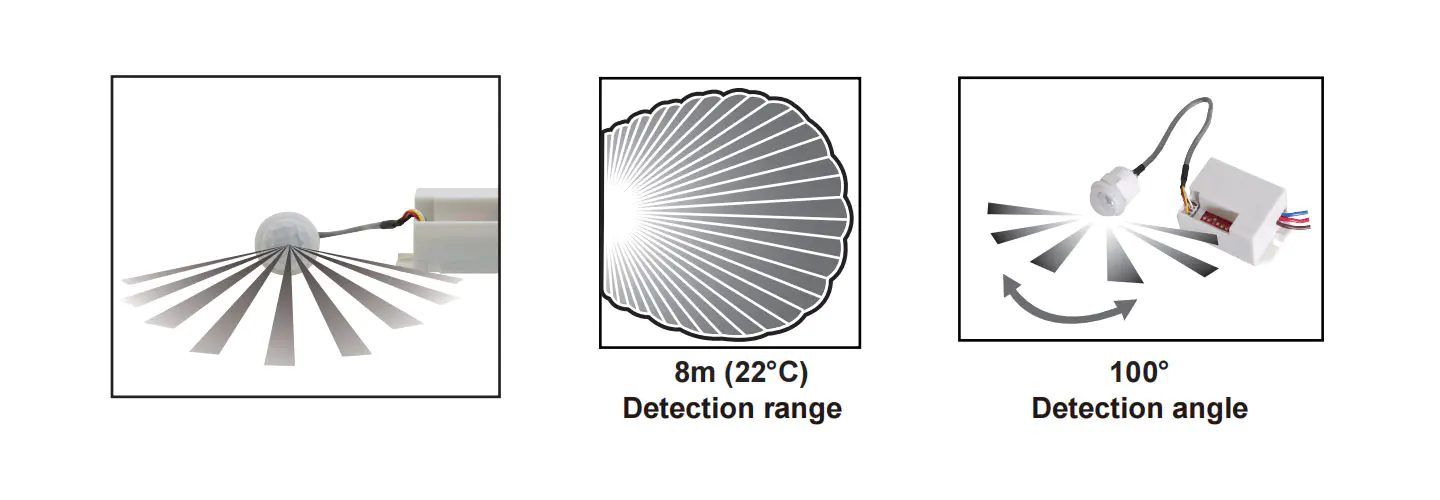

Сенсорлық ақпарат

Sensor information

Қызмет ету

1.ADOPTSAPTS 8 биттік DIP қосқышы:
· Сіз жұмыс үшін жұмыс жарығын 10LUX немесе кез-келген жарықпен ғана жұмыс істеуге болады;
· Реттелетін сезімталдық;
Жүктің жұмыс уақытын кешіктіруді таңдау: 5S, 30, 1Min, 3Min, 5Min, 8мин.
2. Жүктеме жұмысы автоматты түрде кешіктіретін уақыт:
Ол соңғы рет сезілгеннен кейін уақытты есептейді;
3.Оңыздар инфрақызыл детектор және сезімталдандыру резисторын қосыңыз;
4. Құрылым және ыңғайлы.

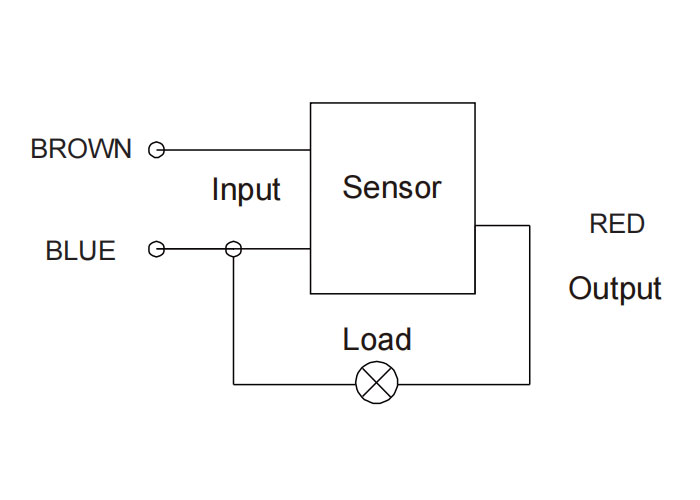

Қосылу-сым схемасы

1. Қоңыр және көкті қуатпен жалғаңыз;
2. Қызыл және көкті жүктемен жалғаңыз.

Қосқыш параметрін орнату

1. Жөндеу шамы () таңдау:
· Слайд болған жоқ, ол кез-келген жарық дәрежесінде жұмыс істей алады;
· Слайд қосу кезінде ол тек түнде жұмыс істей алады (<10lux).
2. Сезімталдық () таңдау:
· Слайд, жоғары сезімталдық болмаған кезде;
· Слайд қосу кезінде, сезімталдықтың төмендігі.
3. Уақытылы кідіріс (5 », 30», 1 ', 3', 5 ', 8')
Белгілі бір уақыт кідірісін таңдағанда, сіз оны тек ON-ге қарай сырғытыңыз.

Назар аударыңыз: Бұл өнімді пайдаланған кезде, сізге қажет орынға сезімталдығын реттеңіз, максимумға сезімталдықты реттеңіз, өнімнің дұрыс жұмыс істемеуі үшін, егер дұрыс емес MINUS-тің болмауы керек. Не сезімталдық тым жоғары Желмен қозғалады Жапырақтар мен перделер, шағын жануарлар және электр желісі мен электр жабдықтарының араласуы бойынша дұрыс емес қозғалыс. Өнімнің барлық жетекшілері әдетте жұмыс істемейді!
Өнім қалыпты жұмыс істемей тұрған кезде, сезімталдықты тиісті түрде төмендетуге тырысыңыз, содан кейін оны сынап көріңіз.

Сынама

5 «Дип» слайдтарында «позицияға» және басқалар бастапқы күйде;
· Қуатты қосу, жүктеме сөнгеннен кейін сенсор тұрақты жұмыс күйіне кіреді;
· Оны бір рет сезіңіз, жүктеме қосылыңыз, ал 5-тен кейін ол автоматты түрде өшеді;
· Слайд () позицияға дейін созылып, оны сынап көріңіз, егер ол жүктеме қосылмайды, сезімтал резисторды OPOAQUE нысанымен жабыңыз, оны тағы бір рет қолданыңыз, жүктеме қосулы, ал 5-тен кейін ол бұрылады Автоматты түрде өшіру.

Кездесулер үшін

Оны жабық, дәлізде және қоғамдық құрылыста орнатуға болады.
Металл емес материалдар бар құрылғыға орнатылған.
Мысалы, сенсорды бір қалыпты жарықтандырудан автоматты сенсорлық шамға қосыңыз.
For occasions

Жеңіл басқарудың жұмыс принципі
Operating principle of the light-control

Уақыт параметрінің жұмыс принципі
Operating principle of time setting

Орнатуға назар аударыңыз
Pay attention to installation

Ықылас

· Орнату персоналы электрик немесе корреляциялық тәжірибесі болуы керек;
· Құрылғыны күн сәулесі, ағымдық және температура өзгеретін жерге орнатпаңыз, мысалы, ауа кондиционері, ауа жылыту;
· Sway нысанын негізді орнату ретінде таңдамаңыз;
· Сезім ауқымында оның анықталуға әсер етуі үшін ешқандай кедергі немесе қозғалатын зат болмауы керек.

Ескерту

1. Сенсордың бетіне адам әдетте жүретін жерге қойыңыз.
2. Нақты жарықтандыру параметрін алу үшін сенсордың бетін сақтаңыз.
3. Егер уақыт параметрінде сигналды қайтадан анықтасаңыз, уақыт параметрі өтірік айтылады.

Кейбір проблемалар және шешілген әдіс

1. Жүктеме жұмыс істемейді:
Ж: Қуат пен жүктеме сымының дұрыс екенін тексеріңіз;
B: Жүктің жақсы екенін тексеріңіз;
C: Жұмыс жарығы жарықтың жарықпен басқарылатындығын тексеріңіз.
2. Сезімталдық нашар:
Ж: Сигналды алу үшін анықтау терезесінің алдында кедергі болғанын тексеріңіз;
B: Қоршаған орта температурасы тым жоғары екенін тексеріңіз;
C: Индукциялық сигнал көзі анықтау өрістерінде екенін тексеріңіз;
D: Орнату биіктігі нұсқаулықта көрсетілген биіктікке сәйкес келетіндігін тексеріңіз;
E: Жылжымалы бағдардың дұрыстығын тексеріңіз.
3. Сенсор автоматты түрде жүктемені өшіре алмайды:
Ж: Анықтау өрісінде үнемі сигнал бар-жоғын тексеріңіз;
B: Уақыттың ұзақтығы ең ұзақ екенін тексеріңіз;
C: Қуаттың нұсқаулыққа сәйкес келетіндігін тексеріңіз;
D: Датчиктің жанындағы температура ауа жағдайы немесе орталық жылыту және т.б. сияқты өзгеретінін тексеріңіз.

● Әр түрлі ортада қолданған кезде, сезімталдықты ең жоғары деңгейге қоймаңыз.
Бұл дұрыс жұмыс істемеуге әкелуі мүмкін.
● Сыйлық орнатуды растаңыз.
● Орнату және жою операцияларынан бұрын қуат көзін өшіріңіз.
● Қауіпсіздік мақсатында қуатты өшіргеніңізге көз жеткізіңіз.
● Дұрыс емес жұмыс істемеу шығындар тудырды, өндіруші ешқандай жауапкершілік көтермейді.
Біз өнімнің сапасы мен сенімділігін арттыруға міндеттіміз, алайда барлық электрондық компоненттердің тиімсіз болуы мүмкін, бұл кейбір проблемалар туындайды.
Бұл нұсқаулықта біздің рұқсатыңыз болмаса, басқа мақсаттарға көшпеу керек.
